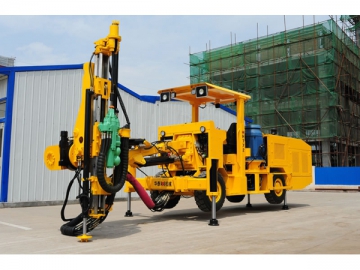

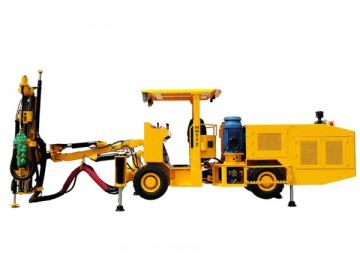

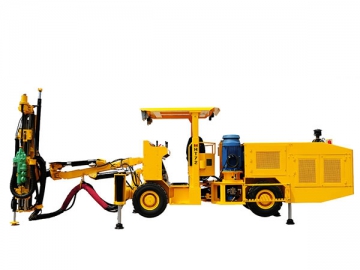

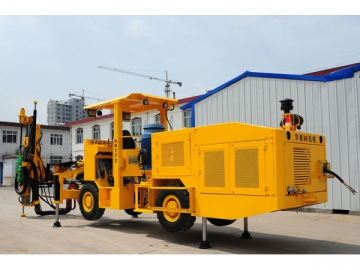

حفارة المناجم الهيدروليكية CYTC70 (HT72)
طلب عرض سعر
من نحن: http://htdrilling-machine.com
حفارة التعدين / حفارة الكشف عن المعادن / حفارات ضخمة
إن هذا النوع من حفارات المناجم تختلف عن الحفارة السابقة CYTC76 (HT71) بأنها تحتوي على مثقاب يصل قطره إلى مدى 51-76 ملم ويحفر بعمق 25 متراً، تستخدم هذه الحفارة في الحفر في المناجم الصغيرة الحجم بمدى عرضي يبدأ من 5م * 3.5م إلى 4.5م * 4.5م، حيث تحتوي الحفارة على مثقاب ذو أداء عالي يناسب عمليات الحفر الموضعي، هذه الحفارة مزودة بمثقاب HC109RP الذي يمكنه العمل لساعات من ارتفاع الحرارة أو التسبب بأعطال، تستخدم هذه الآلة للحفر تحت الأرض وفي المناجم الصغيرة الحجم.
المميزات :
1. محرك بعزم عالي يعمل بطرقة ترادفية ليحفر الثوب العميقة.
2. يتم التحكم بالمثقاب بشكل اوتوماتيكي وبدقة متناهية.
3. مجهز بنظام الصقل الثنائي، يمكن للمثقاب أن يحفر مختلف أنواع الصخور.
المواصفات الفنية :
| النظام الهوائي | |
| MPa | الضغط المقدر |
| 10 L/min | التدفق المقدر |
| الذراع | |
| 750mm | استطالة الذراع |
| جيد | قدرة التحرك الموازي |
| ±180° | زاوية الانقلاب الدرواني |
| ±180° | زاوية الالتفاف الدوراني |
| 5/-95 | درجة تأرجح الوصلة الدورانية |
| 50°/-30° | درجة تأرجح الذراع |
| ±30° | أقصى زاوية ذبذبة للذراع |
| الرفاص | |
| 2850mm | الطول الكلي |
| 1000mm | طول أنابيب الحفر |
| < 30m | عمق الحفر |
| < 15KN | قوة اللدفع |
| صفيحة القاعدة | |
| Yammar 4TNV98T | المحرك |
| محرك ديزل مبرد بالمياه | نوع المحرك |
| 98*110 mm | قطر ضربة الأسطوانة |
| 3.319 L | الحجم المزاح |
| 53.1 KW | الطاقة المقدرة |
| 280N.m | أقصى عزم |
| 257g/KW·h | استهلاك الوقود |
| نعم | مقعد ثابت |
| نعم | سقف حماية |
| نعم | زامور |
| ±35 | قيادة مفصلية |
| نعم | نظام توجيه هيدروليكي |
| نعم | مضختين، 4 محركات، ناقل حركة هيدروليكي رباعي |
| مكابح هيدروليكية | المكابح |
| نابض رقيق، فاصل هيدروليكي | مكابح الإصطفاف والطوارئ |
| نعم | عجلات أمامية ثابتة |
| ±7 ° | درجة تأرجح العجل الخلفي |
| 8.25-15 | الإطارات |
| 14 ° | زاوية الإنطلاق والإقتراب |
| قطعتين قابلتين للتمديد | القواعد الهيدروليكية الأمامية |
| قطعتين | القواعد الهيدروليكية الخلفية |
| 40 L | سعة خزان الوقود |
| نعم | مخفض الصوت |
| 12 فولت | النظام الكهربائي |
| 2×12V, 195Ah | البطاريات |
| 8×25W, 12V | المصابيح الأمامية |
| 2×500W 220V | مصابيح العمل |
| نعم | طفاية الحريق |
| نعم | نظام التشحيم الذاتي |
| نعم | جهاز الإنذار |
| نعم | إنذار الرجوع للخلف |
| نعم | طقم تحذير التشحيم |
| نظام التحكم | |
| نظام التحكم المباشرDCS | نظام التحكم |
| نعم | نظام منع الأعطال |
| الأبعاد | |
| 8915mm | الطول |
| 1650mm | العرض |
| 2080mm | الإرتفاع |
| 2780mm | أقصى ارتفاع |
| 11500Kg | الوزن الصافي |
| 2700mm | قاعدة العجلات |
| 295mm | الإرتفاع عن الأرض |
| 14° | درجة الإنحدار |
| 0~7.2Km/h | السرعة |
| النظام الكهربائي | |
| 62 KW | الطاقة المقدرة |
| 55 KW | طاقة المحرك |
| 380V (يمكن تعديلها) | الفولطية |
| 50 Hz | التردد |
| نعم | حماية زيادة الحمل على المحرك |
| نعم | فولتميتر / اميتر رقمي في الكابينة الكهربائية |
| نعم | مبين التتابع الطوري |
| نعم | شاحن البطارية |
| نعم | العداد المؤقت |
| 70 m | بكرة الكابل |
| نعم | مؤشر الأعطال |
| النظام الهيدروليكي | |
| مضختين، للتموضع والدوران | المضخات الهيدروليكية |
| نعم | تفريغ المضخات عند التشغيل |
| 124 L | سعة خزان الزيت الهيدروليكي |
| نعم | مؤشر حرارة الزيت |
| نعم | مبرد الزيت، مبرد الحرارة |
| 20 µ m | الترشيح |
| معدني غير عضوي | الزيت الهيدروليكي |
| نظام المياه | |
| 2 MPa | ضغط التشغيل |
| 67 L/min | تدفق التشغيل |
| المثقاب | |
| HC109 | مثقاب الصخر |
