جهاز حفر مدمج بضغط عال
المزايا
إن معدات الحفر المدمجة العالية الضغط KT8 هذه، والمستخدمة في مناجم التعدين المفتوحة المتوسطة والصغيرة الحجم، وفي المحاجر وفي مشاريع البنية التحتية، عبارة عن آلات عالية الفعالية تستخدم تقنيات الحفر المتطورة. إنها تدمج مزايا آلات الحفر KT7 مع تصميم جديد وميزات أخرى كما يلي:
1. إنها تتميز بترتيبها الإجمالي السهل الصيانة والتشغيل.
2. إنها تستبدل محرك الديزل 6CTA8.3-260 Cummins بمحرك Yuchai YC6A260Z-20 من أجل عزم دوران وإزاحة أكبر، ومن أجل قوة أعظم للصمود في بيئات التشغيل القاسية.
3. إن لديها نظام هيدرولي مستقل متعدد المضخات يلغي صمام مقاومة التحويل ويوفر الاستقرار.
4. إنها مزودة بكمبروسر لولبي عالي الضغط بطور واحد 13/17.
5. إن نظام ذراع الحفر القابل للتطويل بوصلة مترجحة يزيد من حجم زاوية ذراع الرفع للاستجابة لمختلف ظروف التشغيل في الفضاءات المفتوحة، خاصة في الحفر العميقة. وتعطي المركبة المرتبة بشكل جانبي العامل نظرة جيدة.
6. إنها تأتي بسلسلة لوحة أسطوانة تتكون من نظام دفع بسرعتين وبمحرك دوار بسرعتين كذلك للاستجابة لمتطلبات التطبيقات المختلفة.
7. إنها تأتي بمركز جاذبية منخفض وبتوزيع متوازن، وبأبعة دواليب، وبمحرك ذي عزم دوران بمكابح مزدوجة هيدرولية ميكانيكية، وتأتي كذلك بهيكل ذي جهاز تسوية أوتوماتي ± 10° من أجل التمكن من الحركة بكل استقرار وسلامة.
8. إنها مجهزة بنظام جمع الغبار بمرحلتين، وهو الأمر الذي يساعد على المحافظة على بيئة التشغيل نظيفة وعلى توفير الطاقة.
المواصفات
| رقم النموذج | |
| صلابة الصخر | f=6-20 |
| قطر الحفرة (ملمتر) | 90-115 mm |
| عمق الحَفر (متر) | 30 m |
| السرعة | 0-2.5 km/h |
| درجة الانحدار | 25° |
| الارتفاع عن الأرض | 430 mm |
| محرك ديزل | Cummins 6CTA8.3-C260-Ⅱ |
| قدرة الآلة | 194KW/2200r/min |
| استهلاك الهواء | 13 m3/min |
| ضغط العادم | 17 bar |
| الأبعاد الإجمالية (L*W*H) | 8000x2300x3000(mm) |
| الوزن | 9600 kg |
| سرعة الدوران | 0-60r/min, 0-120r/min |
| عزم الدوران | 1900 N·m |
| الحد الأقصى للدفع/ سحب | 25000N |
| زاوية رفع ذراع الرفع | أعلى 54 درجة، أسفل 26 درجة |
| زاوية انحدار/ تسلق العربة | 147° |
| زاوية ترجح العربة | يسار 47°، يمين 47° |
| زاوية ترجح مستوى جانبية العربة | يمين 19- 97 درجة |
| زاوية ترجح ذراع الحفر | يمين 53 درجة، يسار 53 درجة |
| هيكل زاوية التسوية | أعلى 10 درجة، أسفل 9 درجة |
| شوط القطعة الانزلاقية | 3000 mm |
| المعادلة (بوسائل ضبط التعادل) | 900 mm |
| مطرقة الحفر | HD35 أو HD45 |
| أنبوب الحفر | φ64×3000 mm |
| طريقة جمع الغبار | الجمع الجاف (انسياب دوامة هوائية مُقادة هيدروليا) |
النموذج KT8 مقارنة له بالنموذج KT7
| KT8 | KT7 | ملاحظات | |
| محرك الديزل | Cummins 6CTA8.3-260 | YuChai YC6A260Z-20 | سعة المحرك كبيرة وعزم الدوران كبير كذلك |
| العربة | عربة مدعومة بلوحات تبطين، محرك دوراني مزدوج | عربة بفولاذ ذي فرضة، محرك دوراني فريد | صلابة ومتانة جيدتان |
| ذراع الحفر (قابل للتطويل) | نظام حفر بذراع قبل للتطويل بوصلة متأرجحة | / | الزيادة في حجم زاوية الرفع (بذراع التطويل) |
| النظام الهيدرولي | نظام مستقل متعدد المضخات | مضخة مزدوجة صمام بتدفق منقسم | تعزيز الاستقرار |
قطع الغيار المنصوح بها للنموذج KT8
| قطر لقمة الحفر | 90mm -100mm | 100mm -105mm | 105mm -115mm |
| قطر عمود الحفر * الطول | Φ64x3000mm | Φ64/Φ76x3000mm | Φ64/Φ76x3000mm |
| مطرقة الحفر | 90/930 | 930/HD35 | HD35/HD45 |
الصور

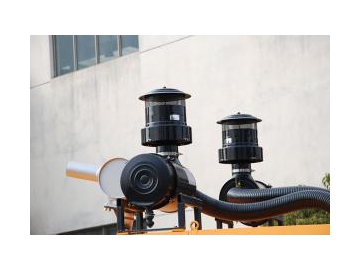

- جامع الغبار

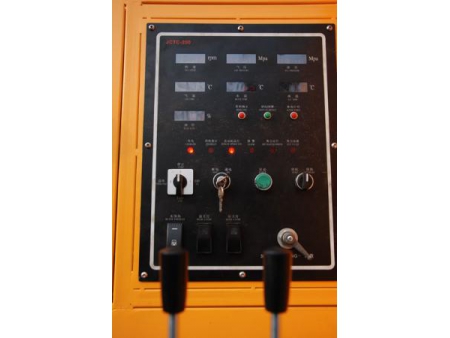

- شاشة

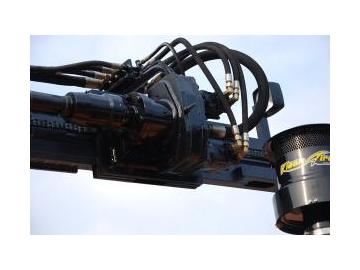

- محول الاتجاه

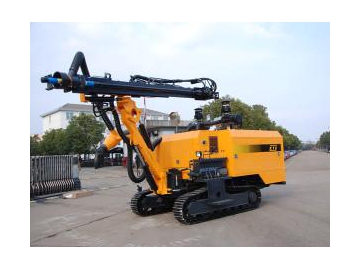

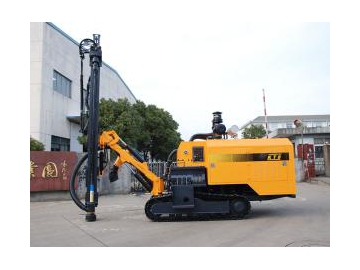

- حفارة زحافة
- جامع الغبار

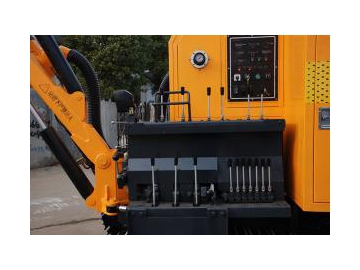

- منطقة الشغل
