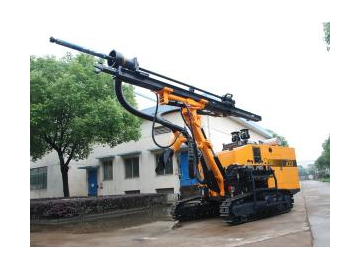

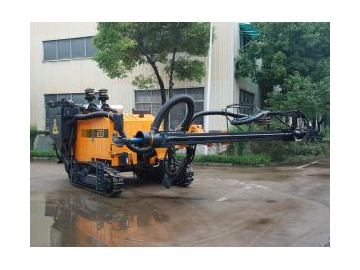

جهاز حفر مدمج بضغط متوسط
تجمع أجهزة الحفر المدمجة بضغط متوسط KT5 فيما بين نظام الحفر DTH ونظام الضغط الهوائي على شكل لولبي. فمع ميزات الهيكل المدمج والمتين، والأداء الموثوق منه، وسهولة التشغيل، والمحافظة على سلامة كل من البيئة والعمال، فآلات الحفر هذه تستخدم بشكل واسع في مشاريع التنقيب عن المعادن وغيرها. وهي تتميز بما يلي:
1. إنها ذات هيكل مدمج يجمع فيما بين أجهزة الحفر المدمجة بضغط متوسط KT5 ونظام الضغط الهوائي على شكل لولبي.
2. إنه لديها كمبروسر لولبي بضغط متوسط ومرحلة واحدة بسعة 10 متر مكعب دقيقة، وبضغط 1.5MPa من أجل ضمان فعالية عالية واستهلاك منخفض للطاقة.
3. إنها تتميز بتوزيع متوازن وبجاذبية منخفضة وبتشكيلة تتكون من من عربة وأربع دواليب (من بينها دولاب القيادة، ودولاب التوجيه، ودولاب الدفع، إلخ)، وأيضا من جهاز للتسوية الأوتوماتي 19 درجة ونظام الإقفال المزدوج المتحكم فيه بشكل مستقل من أجل ضمان الاستقرار في ظروف التشغيل المختلفة. ويتم تجهيز عدة الحفر هذه أيضا بهيكل يتكون من مخفض للسرعة وبمحرك بسرعتين وذلك لتوفير جمع مثالي فيما بين السرعة والقوة.
4. إن لديها مضخة هيدرولية بإزاحة واسعة يتم تركيبها مباشرة خلف المحرك ولديها هيكل بسيط من أجل تخفيض نسبة الأخطاء.
5. إن نظام الرفع بذراع كبيرة قابلة للتطويل يستجيب لحاجات الظروف المختلفة وكذا المراحل المختلفة خاصة الثقوب العقيمة.
6. إن لديها نظام هيدرولي مدمج بشكل كبير وبنية مخططة بشكل ممركز مما يضمن التحكم في جهاز الحفر ككل.
7. يمكن لصمام التحويل أن يعدل سرعة الدوران والمروحة الدافعة وفقا للظروف والمميزات المختلفة للصخور وذلك لضمان سرعة كبيرة للحفر.
8. إن كلا من نظام القيادة في الوقت الحقيقي ونظام الحماية الذاتية المستقرة يعكس ويتحكم في وضعية تشغيل أجهزة الحفر. هذه الأخيرة ستتوقف بشكل أوتوماتي عندما تنزاح إلى خارج النطاق المضبوط أو يحدث هناك أي عطب في الآلة.
9. إن لديها نظام فعال لجمع الغبار الجاف بمرحلتين، وهو ما يحتفظ ببيئة التشغيل نظيفة ويحافظ على الطاقة.
المواصفات
| رقم النموذج | |
| صلابة الصخر | f=6-20 |
| قطر الحفرة (ملمتر) | 80-105 mm |
| عمق الحَفر (متر) | 25m |
| السرعة | 2.5-4.0 km/h |
| درجة الانحدار | 30° |
| الارتفاع عن الأرض | 430mm |
| محرك ديزل | YC6A180Z-T21 |
| قدرة الآلة | 140 KW |
| استهلاك الهواء | 10 m3/min |
| ضغط العادم | 15 bar |
| الأبعاد الإجمالية (L*W*H) | 6500 × 2400 × 2600 (mm) |
| الوزن | 8000 kg |
| سرعة الدوران | 0-120 r/min |
| عزم الدوران | 1400 N·m |
| الحد الأقصى للدفع/ سحب | 25000 N |
| زاوية الرفع | أعلى 54 درجة، أسفل 26 درجة |
| زاوية انحدار/ تسلق العربة | 147° |
| زاوية ترجح العربة | يمين 47 درجة، يسار 47 درجة |
| زاوية ترجح مستوى جانبية العربة | يمين 15 درجة، يسار 97 درجة |
| زاوية ترجح ذراع الحفر | يمين 53 درجة، يسار 15 درجة |
| هيكل زاوية التسوية | أعلى 10 درجة، أسفل 9 درجة |
| نوع الدفع | سلسلة أسطوانة هيدرولية |
| شوط القطعة الانزلاقية | 3000 mm |
| المعادلة (بوسائل ضبط التعادل) | 900 mm |
| مطرقة الحفر | 35A |
| أنبوب الحفر | φ64×3000 mm |
| طريقة جمع الغبار | الجمع الجاف (انسياب دوامة هوائية مُقادة هيدروليا) |
قطع الغيار المنصوح بها للنموذج KT5
| قطر لقمة الحفر | 100-105 mm | 90 mm -100 mm |
| قطر عمود الحفر * الطول | Φ64/Φ76 x3000 mm | Φ64 x 3000 mm |
| مطرقة الحفر | HD35/HD45/930 | KQ90 |
الصور
- منطقة الشغل

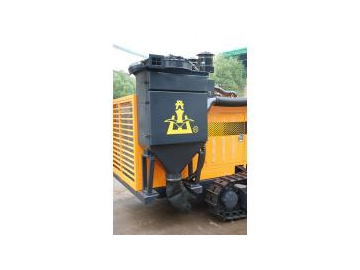

- جامع الغبار
- محول الاتجاه
- جامع الغبار

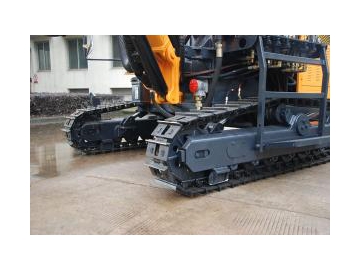

- زحافة

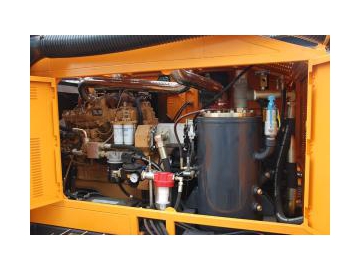

- داخلي
