آلة التجليف CNC للعارضة H
التطبيقات
آلة التجليف CNC للعارضة H التي نقدمها يمكن تطبيقها في طحن الحواف و شطب عارضة H و عوارض الصندوق في صناعات متنوعة.
المميزات
1. في إيقاع واحد، عمود الطحن لآلة التجليف التي لدينا يمكنه أكمال طن الحافة لشفرة عارضة H ، شطب و معالجة السنن التي على شكل قوس على النسيج .
2. آلة تخطيط الحافة CNC يمكنها ضبط حجم النتوء و تعالج قطعة العمل بسطح ذو جودة ممتازة .
3. يوجد نوعان من أجهزة التجليف : عمودان بجانب واحد مع محوران طن ثلاثي المحاور، و أبعة أعمدة بجانبين مع أربعة محاور طحن ثلاثي المحور .
4. جسم الآلة و الأعمدة كلها بصلابة و قوة ممتازتان. نظام التشابك الهيدرولوكي ثابت و موثوق، و الأهتزاز المتولد أثناء المعالجة يخلق ضجيج منخفض للغاية .

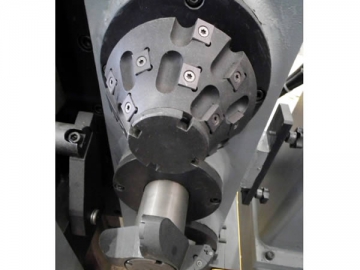

5. الإدخال الفهرسي متخذُ لطحن الحافة و ثلمها، و ذلك يطيل من عمر الخدمة للشفرة .
6. آلة CNC لعارضة H لديها آلية تغذية ميكانيكية، و الذي يمكنها ضبط سرعة التغذية تلقائيا وضمان موثوقية و سلامة تغذية المواد .
7. آلة التجليف للعارضة H تتخذ ـجهزة تموقع أوتماتيكية ، ما يعني أنه لا حاجة للضبط اليدوي .

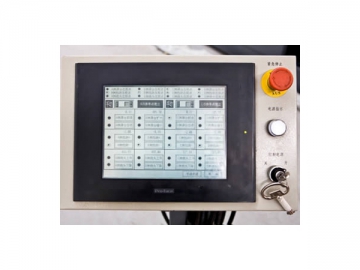

8. آلتنا لديها نظام تحكم PLC، و البرمجة و إخال المعلمات يمكن تحقيقها خلال شاشة لمس .
9. الأجزاء الميكانيكية الرئيسية مشتراة كلها من شركات مشهورة عالمياً .
المعلمات
آلة التجليف CNC للعارضة H TBM38
| الموديل | |||
| حجم عوارض H | عرض الحافة (mm) | من 220 إلى1,000 | |
| إرتفاع النسيج (mm) | من 100 إلى 600 | ||
| سماكة الحافة (mm) | من 6 إلى 38 | ||
| ميلان الطرف (mm) | 300 | ||
| الطول (mm) | 400 | ||
| وحدة الطحن بثلاثة أعمدة | الكمية | 2 | 4 |
| سرعة الدوران للأعمدة (r/min) | 250 | ||
| طاقة المحرك للأعمدة ( kw) | 2×7.5 | 4×7.5 | |
| سرعة فوق/ تحت (عكس التردد، CNC) (mm/min) | من 125 إلى 500 | ||
| طاقة المحرك لفوق و تحت (kw) | 2×1.5 | 4×1.5 | |
| الدعامة | إيقاع الدعامة الطولية (mm) | 300 | |
| إيقاع الدعامة الأفقية (mm) | 850 | ||
| سرعة حركة الدعامة( تحويل التردد، CNC) (mm/min) | من 400 إلى 1,600 | ||
| طاقة المحرك للدعامة (kW) | 2×0.25 | 4×0.25 | |
| التشابك العمودي | سرعة التشابك العمودي (mm/min) | 450 | |
| طاقة المحرك (kw) | 2×0.37 | 4×0.37 | |
| مضخم الضغط الهيدرولوكي | معدل ضغط الدفع | 11:1 | |
| قوة التشابك (kW) | من 3.5 إلى 8 | ||
| آلية الإيقاف التلقائية | الضبط (mm) | من 0 إلى 40 | |
| طاقة المحرك (kw) | 2×0.04 | 4×0.04 | |
| قضبان الحزام الناقل | طول القضان المغذية داخلياً (mm) | 1×5,060 | 2×5,060 |
| سرعة التغذية (تحول التردد) (m/min) | من 7 إلى 28 | ||
| طاقة المحرك للقضبان المغذية (kw) | 1×0.05 | 2×0.05 | |
| طاقة المحرك للقضبان الناقلة (kw) | 1×0.25 | 4×0.25 | |
| طاقة المحرك لدعم اللولب الكروي (kw) | 2×0.09 | 4×0.09 | |
| طاقة المحرك للقضبان المائلة (kw) | -- | 4×0.09 | |
| الأبعاد (L×W×H ) (m) | 7.3×2.9×2 | 14.6×2.9×2 | |
| الوزن (kg) | Appr.5,000 | Appr.10,000 | |
| الموديل | ||
| حجم عوارض H | عرض الحافة (mm) | من 220 إلى 1,250 |
| إرتفاع النسيج (mm) | من 100 إلى 600 | |
| سماكة الحافة (mm) | من 10 إلى 55 | |
| ميلان الطرف (mm) | >400 | |
| رأس الطحن | الكمية | 2 |
| عدد قاطعات الطحن | 6 | |
| سرعة الدوران للعمود (r/min) | 267 | |
| سرعة التغذية (mm/min) | من 0 إلى 300 | |
| طاقة المحرك للعمود (kw) | 2×15 | |
| دعامة CNC | إيقاع الدعامة الطولية (mm) | 1,050mm |
| إيقاع الدعامة الأفقية (mm) | 300mm | |
| سرعة حركة الدعامة | من 150 إلى1,000 mm/min | |
| النظام الكهربائي | وضعية التحكم | PLC |
| الأبعاد (m) | 7×3.9×2.8 | |
| الوزن (kg) | 11,000 | |
