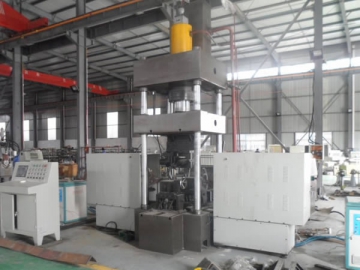

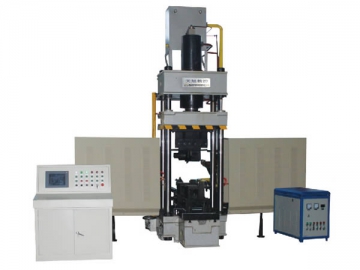

آلة الثني بالحرارة CNC
آلة الثني بالحرارة الآمنة و الموثوقة التي لدينا مصممة لمعالجة الزوايا الفولاذية للأبراج. بعد إعادة البحث في معالجات التصنيع لتصنيع الأبراج الفولاذية ، فلقد طورنا بنجاح آلة اللي بالحرارة CNC هذا لتسهيل تقليل اليد العاملة و تعزيز دقة تموضع تسخين و إنحناء الزوايا الفولاذية .
كونها تشغل مساحة أرض صغيرة، و سهلة التشغيل ، فإن آلتنا CNC لديها مجال واسع من التطبيقات و يمكنها إنتاج منتجات بدقة عالية .
المميزات
1. تستخدم معدات المعالجة CNC هذه تكنولوجيا CNC و شاشة لمس للعملية .
2. نستخدم تسخين بمؤشر الصوت العالي IGBT في آلتنا، و الذي يزيد من كفاءة العمل ، و يقلل الكلفة و يحسن من بيئة العمل .
3. آلة اللّي للزوايا الفولاذية هذه تعمل لعدة أعراض . يمكنها إكمال بشكل مستقل لي جانب أحادي و لي جانبين على الزاوية الفولاذية ، و كذلك لي زاوية عريضة على الألواح .
4. التسطيح و الإستقامة للمنتجات النهائية يكون مطابق لـ .GB2694-2003
5. آلة اللّي بالحرارة التي لدينا يمكنها إتمام العديد من أنواع العمليات على الزوايا الفولاذية و الصفائح بشكل مستقل، و التي لا تزيد فقط من كفاءة العمل حتى 14 مرة ، و لكن كذلك تضمن تشكيل الزاوية لقطعة العمل .
6. بوحدة الطاقة الهيدرولوكية المستقلة و نظام التحكم الكهربائي ، فإن آلة اللّي هذه تتميز بهيكل بسيط، عملية سهلة، و صيانة منخفضة .
المعلمات
| الإبعاد (mm) | 3,200×2,000×3,200 |
| طاقة المحرك (kw) | 15 |
| الطاقة الداخلة لنظام التسخين (kva) | 60 |
| الضغط الشكلي (kn) | 1,600 |
| قوة إيقاع الرجوع لإسطوانة الزيت الرئيسية (kn) | 100 |
| الإرتفاع المفتوح الأقصى (mm) | 1,300 |
| إيقاع إسطوانة الزيت (mm) | 700 |
| السرعة الأمامية (mm/s) | 180 |
| سرعة التزويد (mm/s) | 20 |
| سرعة الإرجاع (mm/s) | 50 |
| توريد الطاقة | 380V, 50HZ |
| ضغط ماء التبريد (MPa) | 0.1-0.3 |
| مجال المعالجة للي الجانبين الخارجيين لكعب الزاوية الفولاذية (mm) | من 80×80×7 إلى 250×250×25 |
| مجال المعالجة للي الجانبين الداخليين لكعب الزاوية الفولاذية (mm) | من 80×80×7 إلى 160×160×16 |
| مجال المعالجة للي جانب خارجي واحد مشدود للزاوية الفولاذية (mm) | من 80×80×7 إلى 200×200×18 |
| مجال المعالجة للي جانب داخلي واحد مضغوط للزاوية الفولاذية (mm) | من 80×80×7 إلى 200×200×16 |
| مدى الإنفتاح و الإنغلاق للزاوية الفولاذية (mm) | من 80×80×7 إلى 160×160×16 |
| الحجم الأقصى للوح المراح ليّه | 600×14 |
| أقصى زاوية إنحناء للجانبين الخارجيين | >200: 20°; <200: 40° |
| أقصى زاوية إنحناء للجانبين الداخليين | >160: 10°; <160: 16° |
| أقصى درجة إنحناء لجانب خارجي أحادي | >160: 20°; <160: 30° |
| أقصى درجة إنحناء لجانب داخلي أحادي | >160: 20°; < 160: 30° |
| أقصى زاوية إنفتاح | 20° |
| أقصى زاوية أنغلاق | 20° |
| أقصى زاوية إنحناء للصفيح | 150° |
| عدد محاور CNC | 3 |
| وضعية البرمجة | عملية بشاشة لمس |
