التعريف بالمنتج
المصمم خصيصاً لتغطية إحتياجات الضغط العالي، يمكن لأداة المقارنة الهيدرولوكية HS706 التي نقدمها توليد الضغط حتى 2500bar في العملية اليدوية. و إستناداً على ميزة تصميم المضخة المولد للضغط المبدئي، فأن جهاز المعايرة الهيدرولوكي قادر على التوليد الكامل للضغط اللازم بسهولة و بثبات.

المميزات
1. تصميم مثبت على القاعدة
2. أداء إقفال بارز وإستقرار سريع للضغط بسبب إستخدام تكنولوجيا الإحكام في الجيش.
3. آلة مقارنة الضغط الهيدرولوكية المفضلة بدقة عالية، عملية و صيانة سهلة، ومن دون تسر.
4. عامل سلامة أعلى من المنتج الأخريات.
5. كوب زيت شفاف لرؤية أوضح لوسيط العمل، لضمان سهولة التنظيف والصيانة.

المواصفات الفنية
مجال الضغط: (0~1600)bar؛ (0~2500)bar
الضغط القابل للضبط الأدنى: 10mbar
وسيط العمل: زيت شفاف 25#
توصيل الضغط: M20*1.5 مؤنث
الأبعاد: 570Lx490Wx195H (mm)
الوزن: 25kg
المواد: فولاذ مقاوم للصدأ صحي وألمنيوم مقاوم للأتربة للجسم؛ Buna N لحلقات- O
التغليف: صندوق خشبي

التطبيقات
يولد جهاز المقارنة الهيدرولوكي ضغط في المختبر أو في ورشة العمل لفحص وضبط ومعايرة العديد من أنواع أدوات قياس الضغط مثل محولات الضغط، أجهزة قياس الضغط الدقيقة والعادية، مبدلات الضغط، وغيرها. وهو يستخدم بشكل واسع في صناعات الطاقة، الكيميائيات، المعادن، القياس، وصناعات أخرى.

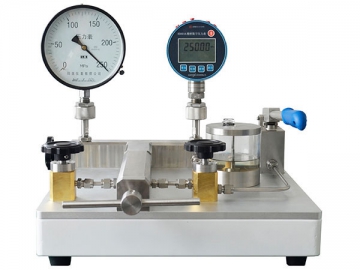

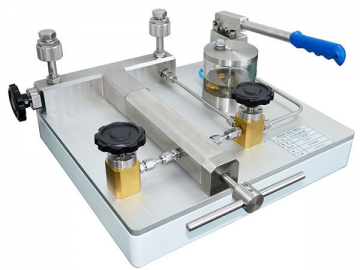

مكونات جهاز المقارنة الهيدرولوكي HS706
1. منفذ الضغط (مخرج)
منفذي ضغط متشابهين: يستخدم أحدهما لقياس مرجعي و الأخر للقياس تحت الإختبار.
2. صمام تخفيف
يجب التدوير في إتجاه عقارب الساعة لقفل الصمام قبل توليد الضغط و أدره ببطىء في عكس إتجاه عقارب الساعة لإطلاق ضغط النظام.
3. صامولة تهوية الهواء
إرخي الصامولة قبل الإستخدام وإربطها خلال التخزين والنقل.
4. صمام إقفال
أدر بإتجاه عقارب الساعة لقفل التوصيل بين كوب الزيت و نظام ضبط الضغط.
5. مضخة يدوية (مضخة بدء الضغط)
إرفع المضخة اليدوية وأخفضها بشكل متكرر وذلك تحريك المكبس وبالتالي تحقيق الضغط المبدئي.

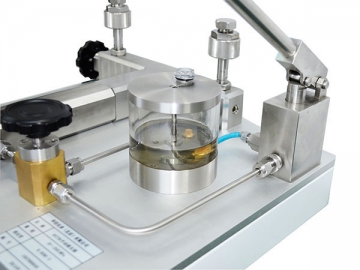

6. كوب الزيت
خزن الماء النظيف أو الماء المقطر. زيت أو ماء المحول 25#. الغطاء الشفاف يمكن فتحه بواسطة التدوير عكس عقارب الساعة لإضافة أو تغيير وسيط العمل.
7. صمام إعداد من الصفر
لغلق الصمام عن طريق تدويره بعكس إتجاه عقارب الساعة خلال المعايرة وفتحه لتحقيق كل الضغوط بعد المعايرة.
8. برغي قيادة ( مضخة بغزل لولبي)
لتحقيق الضبط السريع للضغط ( أدر عقارب الساعة لإنقاص الضغط).

ما يتضمنه الجهاز
1. قطعة واحدة من المقارن الهيدرولوكي HS706
2. 10 حلقات- O
3. نسخة من تقرير الإختبار
4. نسخة من كتيب المستخدم
5. قطعة منفاخ واحدة
