التعريف بالمنتج

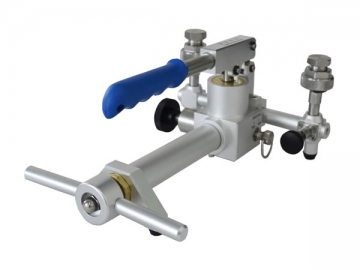

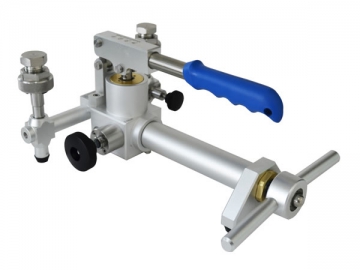

HS702 & HS703 هو جهاز المقارنة الهوائي المحمول الأول في الصين المطور بواسطة Huaxin. إنه يمكنه توليد الضغط لمعايرة المقياس من الفراغ إلى 60bar. بالرغم من حجمه الصغير، فإن مضخة المعايرة الهوائية سهلة التشغيل و تسمح بتوليد دقيق لضغوط الإختبار المطلوبة.

المميزات
1. يمكن لجهاز فصل الهواء عن الزيت المدمج حماية جسم المضخة من التلوث الزيتي ويضمن سهولة الصيانة.
2. المقارن الهوائي مجهز بصمام ضبط دقيق لضبط محكم للضغوط. مع هذا الصمام، تصل دقة ضغط الهواء إلى 0.1mbar (10Pa).
3. مضخة يدوية ومضخة غزل لولبي تسمحان بعملية سهلة للغاية، مع توفير كبير لتكاليف اليد العاملة.
4. تضمن منافذ الضغط القياسية M20x1.5 بتوصيل وفصل سريعين للمقياس تحت الإختبار من دون الحاجة لمفك براغي.
5. تصميم محكم يجعله محمولاً.
6. إنه عبارة عن مقارن هوائي قاس مصمم من فولاذ مقاوم للصدأ بدرجة الطعام الصحي وألمنيوم ضد الأتربة بتكنولجيا الإقفال في حقل الجيش.
7. من دون الحاجة للتوصيل مع أنابيب خارجية، فإن النظام لا يتأثر بالبيئات المختلفة.

المواصفات الفنية
الموديل: HS702 & HS703
مجال الضغط:
الموديل HS702: (-0.95~16/25)bar
الموديل HS703: (-0.95~40/60)bar
وسيط العمل: الهواء
دقة الضبط الدقيق: 0.1mbar(10Pa)
المواد: فولاذ مقاوم للصدأ/ ألمنيوم (للجسم)، فولاذ مقاوم للصدأ (منفذ المخرج)، Buna N ( حلقات O)
توصيل الضغط: M20*1.5 مؤنث
الأبعاد: 286Lx198Wx140H(mm)
الوزن: 2.7 كيلوغرام

التطبيقات
يعتبر جهاز المقارنة الهوائي ممتازاً لضبط ومعايرة أدوات قياس الضغط العاملة في موقع العمل أو المختبرات. توجد تطبيقاته في صناعات الطاقة الكهربائية، الكيميائيات، البترول، المعادن، القياسات و الجيش

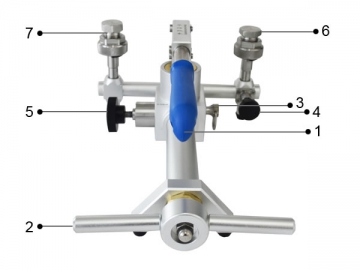

مكونات جهاز المقارنة الهوائي HS702 & HS703
1. مضخة يدوية
إرفع المضخة للأعلى و إضغط عليها للأسفل بشكل متكرر لتوليد الفراغ والضغط.
2. برغي قيادة (مضخة غزل لولبي)
زد من الضغط عن طريق تدوير البرغي في إتجاه عقارب الساعة، و قلص الضغط عن طريق التدوير عكس إتجاه عقارب الساعة.
3. صمام عكسي ( موجب/ فراغي)
إضغط الزر للتبديل بين الضغط والفراغ. ( إضغط لمعايرة ضغط موجب و إسحب الفراغ)
4. صمام تخفيف
يجب التدوير في إتجاه عقارب الساعة لقفل الصمام قبل توليد الضغط و أدره ببطىء في عكس إتجاه عقارب الساعة لإطلاق ضغط النظام.
5. صمام ضبط- F
صمام ضبط F مجهز للضبط الدقيق للضغوط. أدره في إتجاه عقارب الساعة لزيادة الضغط و عكس إتجاه عقارب الساعة لتقليل الضغط.
6. قابس الكهرباء
أدره للأعلى في حالة عدم الإستخدام. سوف يمنع الأتربة و المواد الأخرى من دخول المنفذ.
7. منفذ الضغط (مخرج)

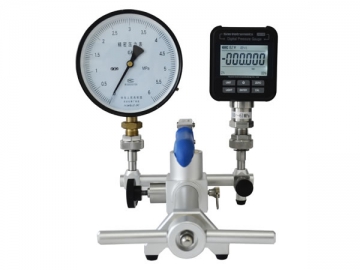

هنالك منفذي ضغط: يستخدم أحدهما لقياس مرجعي و الأخر للقياس تحت الإختبار.

ما يتضمنه الجهاز
1. جهاز مقارن هوائي HS703/HS702
2. 10 حلقات- O
3. نسخة من تقرير الإختبار
4. نسخة من كتيب المستخدم
