التعريف بالمنتج

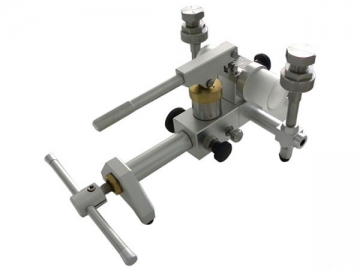

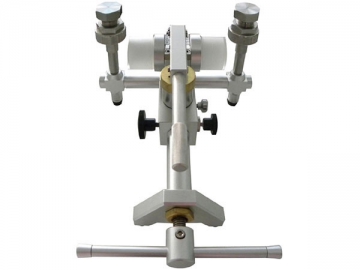

إن المقارن الفراغي HS701 المقدم من Huaxin مصمم لتوليد الفراغ و الضغوط للإختبار، الضبط والمعايرة الميكانيكية وأدوات قياس الضغط الرقمية عن طريق القياس بالمقارنة. إنه يدمج بين وظائف مضخات الضغط الثلاث وأقل عدد من المعدات المحمولة للمعايرة على الموقع.

المميزات
1. مع جهاز المقارنة الهوائي المصمم بشكل فريد وصمام الإقفال، فإن جهاز مقارنة الضغط الهوائي يعمل بثبات أكبر في معايرة أدوات قياس الضغط الصغيرة.
2. صمام ضبط الدقيق الذي تصل دقته إلى 0.01mbar(1Pa) يسمح يسمح بمعيارة -0.25~0.25bar لمقاييس الضغط.
3. مخرجي ضغط للمقارن الهوائي يأتيان بموصلات M20x1.5 قياسية و التي تضمن التوصيل والفصل السريع لجهاز القياس تحت الإختبار من دون الحاجة لمفتاح البراغي.
4. المصمم بغلاف محكم وجميل، فإن مضخة إختبار المقارنة تعتبر سهلة التشغيل، محمولة وثابتة في إرتفاع الضغط.
5. المصنوع من سبيك مطور في عمليات خاصة، إنه يقدم صلابة ملحوظة.
6. يطبق جهاز المقارن الهوائي تصميم دائرة الهواء الدورانية ويأتي مجهزاً بنظام مدمج لترسيب الملوثات و التي تقوم إلى صيانة سهلة.

المواصفات الفنية
الموديل: HS701
مجال الضغط: -0.95~6bar
وسيط العمل: الهواء
دقة الضبط الدقيق: 0.01mbar (1Pa)
المواد: الألمنيوم ( الجسم)، فولاذ مقاوم للصدأ ( منفذ
الإخراج)، Buna N ( حلقات O) منفذ المخرج: مؤنث M20x1.5
الإبعاد: 286Lx198Wx140H(mm)
الوزن: 2.2kg

التطبيقات
يستخدم جهاز المقارنة الهوائي HS701 في معايرة أجهزة القياس على الموقع أو في المختبر. يمكن مشاهدته في مجال واسع من التطبيقات في الطاقة، الكيميائيات، البترول، المعادن، القياسات و الجيش.

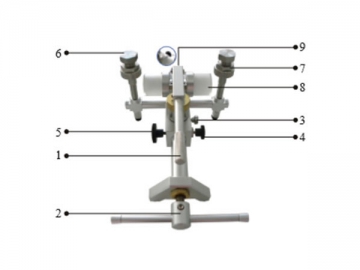

مكونات جهاز المقارنة الهوائي HS701
1. مضخة يدوية
إرفع المضخة للأعلى و إضغط عليها للأسفل بشكل متكرر لتوليد الفراغ والضغط.
2. برغي قيادة
زد من الضغط عن طريق تدوير البرغي في إتجاه عقارب الساعة، و قلص الضغط عن طريق التدوير عكس إتجاه عقارب الساعة.
3. صمام عكسي ( موجب/ فراغي)
إضغط الزر للتبديل بين الضغط والفراغ. ( إضغط لمعايرة ضغط موجب و إسحب الفراغ)
4. صمام تخفيف
يجب التدوير في إتجاه عقارب الساعة لقفل الصمام قبل توليد الضغط و أدره ببطىء في عكس إتجاه عقارب الساعة لإطلاق ضغط النظام.
5. صمام ضبط- F
صمام ضبط F مجهز للضبط الدقيق للضغوط. أدره في إتجاه عقارب الساعة لزيادة الضغط و عكس إتجاه عقارب الساعة لتقليل الضغط.
6. قابس الكهرباء
أدره للأعلى في حالة عدم الإستخدام. سوف يمنع الأتربة و المواد الأخرى من دخول المنفذ.
7. منفذ الضغط (مخرج)
هنالك منفذي ضغط: يستخدم أحدهما لقياس مرجعي و الأخر للقياس تحت الإختبار.
8. مكثف الهواء
حاوية الهواء
9.صمام الإقفال
إفتح الصمام عند معايرة مقياس صغيرة (-0.25~0.25bar)

ما يتضمنه الجهاز
1. قطعة واحدة من مقارن الفراغ
2. 10 حلقات- O
3. نسخة من تقرير الإختبار
4. نسخة من كتيب المستخدم
