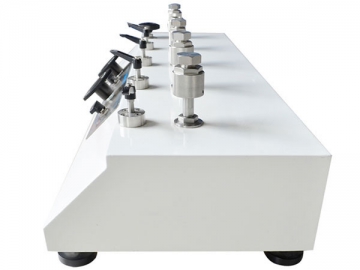

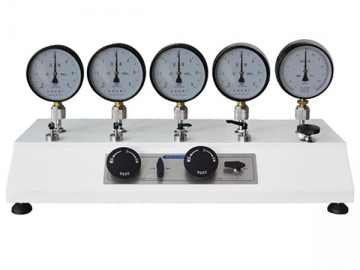

مقارن ضغط إلكتروني HS316L&HS317L
التعريف بالمنتج
يقدم جهاز المقارنة الهوائي الإلكتروني سرعة ودقة وسهولة في توليد الضغط لمعايرة أدوات قياس الضغط عن طريق طريقة القياس بالمقارنة. إنه مناسب لمتطلبات المعايرة الكبيرة و المتكررة في صناعات الطاقة، البترول، المعادن، القياس وصناعات أخرى.
المميزات
1. مصدر هواء خارجي مستخدم في الطباعة بدلاً من المضخة اليدوية.
2. يضمن التحكم المؤازر الثابت سرعة و دقة توليد الضغط.
3. 5 منافذ ضغط مع موصلات سريعة قياسية M20*1.5 تسمح بمعايرة متزامنة لأربعة أداة قياس، وبالتالي ضمان كفاءة أعلى.
4. دقة لمنظم الضغط تصل إلى 1kPa.
5. أداء إقفال ممتاز يجعل من يسهل من عمليتا تنظيف و صيانة نظام معايرة الضغط.
6. أداة مقارنة الضغط الإلكترونية يمكنها إكمال المعايرة بشكل كامل في خلال دقيقتين وزمن تثبت الضغط يكون أقل من 5 ثوان.
7. تتميز دورة الهواء ببناء صلب و مقوى. و هذا يقود إلى أداء إحكام عالي و توليد ضغط بثبات أكثر.
المواصفات الفنية
مجال الضغط: 0~25bar (HS316L)؛ 0~60bar (HS317L)
وسيط العمل: الهواء
المواد: فولاذ للجسم؛ فولاذ مقاوم للصدأ للمخارج
توصيل الضغط: M20*1.5 مؤنث
الأبعاد: 850Lx320Wx250H (mm)
الوزن: 24kg
التغليف: علبة خشبية box
بيئة العمل: المختبر
مكونات مقارن الضغط الإلكتروني
1. صمام إقفال
يستخدم للإنتاج المنسجم. أغلقه عن طريق التدوير بإتجاه عقارب الساعة لقفل التوصيل بين هذا الإنتاج و النظام.
2. التبديل (منطقة الضغط المنخفض)
بـ 3 مواقع إختيارية—" صفر، إيقاف، معزز"
3. منظم الضغط (منطقة الضغط المنخفض)
أدره بإتجاه عقارب الساعة " " لإجراء الضغط مقدماً، و إنقاص الضغط عن طريق إدارته في عكس إتجاه عقارب الساعة"-".
4. التبديل (منطقة الضغط العالي)
بـ 3 مواقع إختيارية—" صفر، إيقاف، معزز".
5. منظم الضغط (منطقة الضغط العالي)
أدره بإتجاه عقارب الساعة " " لإجراء الضغط مقدماً، و إنقاص الضغط عن طريق إدارته في عكس إتجاه عقارب الساعة"-".
6. صمام تفريغ
إفتحه عن طريق تدويره في عكس إتجاه عقارب الساعة لتصريف الملوثات مثل الزيت في مقارن الضغط. يجب غلقه قبل توليد الضغط ( إتجاه عقارب الساعة).
7. منافذ الضغط (مخارج)
يوجد 5 منافذ ضغط. واحد مصمم لمقياس مرجعي والأخريات لمقاييس تحت الإختبار.
8. القابس
إربطه للأعلى عند الإستخدام لمنع الأتربة و المواد الأخرى.
