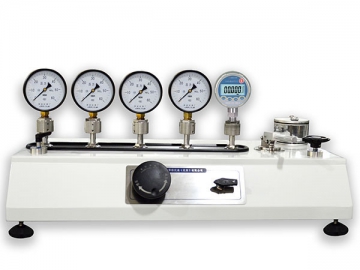

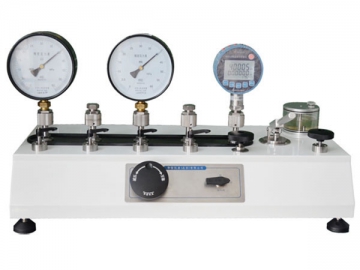

مقارن ضغط إلكتروني HS318L
التعريف بالمنتج
آلة الضغط الإلكترونية HS318L عبارة عن أداة ممتازة كمصدر للضغط لأغراض المعايرة بعد المقارنة. بالإعتماد على التحكم بصمام المؤازرة، فإن الضغط يثبت بسرعة ويبقى من دون تغير بعد التثبيت. مع مصدر هواء خارجي، فإن توليده للضغط يصل إلى 600bar. صمام ضبط- Fيقدم ضبط دقيق للضغط، وقيمة صغرى للضغط يمكن تعديلها هي 1kPa. بالإضافة إلى ذلك، يضمن جهاز مقارنة القياس توليد سريع للضغط. فقط 5 ثوان يحتجها من الصفر إلى المجال الكامل.
مميزات مقارن الضغط
1. كوب زيت شفاف مريح لمشاهدة وسيط العمل ويمكن تحريكه بسهولة للتنظيف.
2. 5 منافذ ضغط بموصلات سريعة قياسية M20*1.5 يسمح بالتوصيل المتزامن لأربعة قياسات ضغط تحت الإختبار، جعل المعايرة أكثر كفاءة وتوفيراً للوقت.
3. إنه سهل جداً في العمل. إصبع واحدة فقط لازمة لتوليد الضغط من الصفر إلى المجال الكامل.
4. تتميز دائرة الهواء ببناء قاس ومقوى. و هذا يقود إلى أداء إحكام عالي وتوليد ضغط بثبات عالي.
5. وظيفة إستهلال الضغط الفريدة توسع من مجال المعايرة وتعالج بنجاح صعوبات معايرة العديد من القياسات.
المواصفات الفنية
مجال الضغط: 0~600bar
وسيط العمل: زيت المحول 25#
المواد: فولاذ للجسم؛ فولاذ مقاوم للصدأ للمخارج
توصيل الضغط: M20*1.5 مؤنثة
التوصيل: 730Lx350Wx250H (mm)
الوزن: 26.5kg
التغليف: علبة من خشب رقائقي
بيئة العمل: المختبر
التطبيقات
مطابق الضغط الإلكتروني مناسب لإحتياجات المعايرة الكبيرة و المتكررة في صناعات الطاقة، الكيميائيات، القياس، المعادن، البترول وصناعات أخرى. إنه يقدم الدقة والكفاءة والقدرة التي تحتاجها لمعايرة مقياس الضغط، المحولات، المبدلات و أجهزة قياس ضغط أخرى عن طريق القياس بالمقارنة.
| آلة مقارنة الضغط الإلكتروني Huaxin HS318L | مقارنات مشابهة من منافسينا | |
نظام توليد الضغط و التثبيت المحكم | 1) مع أكثر أنظمة توليد الضغط الموفر للجهد في الصناعة؛ 2) مصدر هواء خارجي؛ 3) زمن توليد الضغط إلى 60mPa s أقل من 10 ثواني؛ زمن لضغط ثابت أقل من 5 ثوان. 4) ثبات عالي؛ 5) صمام مؤازرة متطور للتحكم بالضغط 6) إختبار صارم لربط الضغط وإختبار الصلاحية قبل التسليم. | مضخة إستهلال الضغط مستقلة وضبط يدوي للضغط؛ ليس من السهل تسغيله وتحكم غير دقيق بالضغط |
| نظام التصفية | 1) كوب متعدد الوظائف يتميز بتصميم قطعة واحدة مع صمام قطع. 2) كوب زيت يأتي مع نظام تصفية، يسهل من عملية التنظيف و التغيير 3) لا إختلاف في مستوى السائل | لا توجد هذه الوظائف |
| نظام الضغط المبدئي | مضخة إستهلال ضغط دوراني بزوايا متعددة يمكن تشغيله في زوايا مختلفة وفقاً للعادات الشخصية. | لا توجد هذه الوظائف |
| السلامة | 1) ضلغط هواء خارجي مع نظام تحكم بالضغط؛ ضغط الهواء 0.6mPa من مصدر الهواء يعتبر كافياً لضمان الضغط إلى 60mPa؛ 2) وظيفة حماية ضد الضغط العالي لآلات القياس. | مضخة يدوية مستقلة للبدء في ضغط النظام ينتج ضرر لأدوات القياس، و هذا يعتبر خطراً. |
| إداء الإحكام المانع للهواء | 1) توصيل سريع لمصدر الهواء يضمن أداء ممتاز في إحكام الهواء مدمج مع دقة في التحكم بالضغط العالي ( ضغط هيدرولوكي أقل من 1kPa)؛ 2) دائرة هواء صلبة و مقواة تسمح بالصيانة السهلة. | ضبط الضغط اليدوي عادة لا يصل إلى أعلى دقة؛ قفل برغي يزيد من نقاط التسريب و ليس جيداً للصيانة |

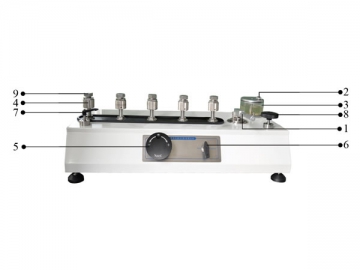

مكونات مقارن الهواء الإلكتروني
1. مضخة يدوية
إرفع المضخة اليدوية وأخفضها بشكل متكرر وذلك تحريك المكبس وبالتالي تحقيق الضغط المبدئي.
2. صامولة تهوية
منفذ الشحن لزيت المحول 25#، أدره في عكس إتجاه عقارب الساعة لإضافة أو تبديل الزيت.
3. كوب الزيت
كوب الزيت الشفاف سهل ملاحظته لوسيط العمل ويمكنه التحرك بسهولة للتنظيف.
4. منافذ الضغط (مخارج)
يوجد خمسة منافذ ضغط. واحد مصمم لجهاز قياس مرجعي والأخريات لأجهزة القياس تحت الإختبار.
5. منظم الضغط
بعد إستهلال ضغط النظام، أدر المنظم بإتجاه عقارب الساعة " " للحصول على ضغط مرتفع، وأدره بعكس إتجاه عقارب الساعة "-" لزيادة الضغط.
6. التبديل
بـ 3 مواقع إختيارية " صفر، إيقاف، معزز"
7. صمام إقفال 1
إنه يستخدم لمخرج متناظر. أدره بغتجاه عقارب الساعة لإقفال المخرج و نظام معايرة الضغط.
8. صمام إقفال 2
يجب غلقه قبل توليد الضغط ( إتجاه عقارب الساعة). إفتحه لإطلاق الضغط ( عكس عقارب الساعة)
9. القابس
إربطه للإعلى عند عدم الإستخدام لمنع الأتربة و المواد الأخرى.
