آلة الثني الهيدروليكية CNC للصفائح المعدنية بـ 4 محاور

طلب عرض سعر

من نحن: http://accurlcnc.asia/4-axis-hydraulic-cnc-sheet-metal-press-brake.html

الإبتكارات التصميمية لـ ACCURL® تعتمد على سنوات الخبرة وتملك نتائج في آلة الثني الهيدروليكية CNC لسلسلة Smart Fab B والتي تمكننا الثني السريع، الرجوع الأفضل والقياس الخلفي. آلة الثني CNC لـ Accurl تمكنك من من الإنتاج بكميات كبيرة للأجزاء وبدقة عالية ذات فعالية بينما تقلل في نفس الوقت التكلفة لكل جزء.

أقوى، أسرع وأنحناءات أعمق:
ماكينات الثني CNC الهيدروليكية لسلسلة Euro Pro B تمكن المشغلين من زيادة القدرة الإنتاجية، وتفادي الفاقد في زمن الإنتاج.

المواصفات العامة:
• الأسطوانات مطلية بالكروم صنعت بدقة تصل إلى 0.001 مم ومكابس مقوية بشكل خاص.
• مثبتات أصلية تستخدم بسهولة وصنعت بدقة عالية.
• الذرع الأمامية قابلة لفنزلاق على طول الماكينة، وسهلة الضبط.
• النظام الهيدروليكي المحكم Bosch-Rexroth صنع وفقاً لمعايير CE.
• أثنان من الخلاياء الضوئية على جوانب الواقي الخلفي.
• شد وربط الأدوات بسرعة.
• المقاييس الخطية البصرية تصل حساسيتها إلى ± 0.01 مم.
• متحكم CNC، أطراف القياس الخلفي القابلة للطي لتطبيقات الثني العكسي.
• متعددة الوظائف والبرمجة العالية، متحكم DELEM DA58T CNC.
• النظام الكهربائي SIEMENS/SCHNEIDER
• رجوع المحاور أوتوماتيكياً لوضع معين عند إيقاف التشغيل للآلة.
• الغطاء الواقي الجانبي القياسي يتوافق مع تنظيمات معايير CE.
• إسطوانات التشغيل المتزامنة تعطي نتيجة ثني أفضل مع معدل تكراري متكامل.
• نظام قياس خلفي فائق الدقة بمحورين (X=800 mm and R)، مع ± 0.01 مم. التكرارية، الحركة على طول السكة والبرغي الحلزوني (حركة تكون خطية)، ويتم التحكم بطول الثني.

المعدة بالمواصفات القياسية
• الضبط العالي وأذرع الدعم الأمامية للإنزلاق المتحرك.
• تحكم DELEM DA52s CNC مع برنامج PC-Profile-T.
• نظام التثنبيت السهل Promecam.
• عمق القناة (الممر) 410 مم.
• 4 زوائد ومحور واحد CNC:
-تموضع التثبيت الدقيق Y1، Y2.
-القياس الخلفي بآلية المؤزارة الدقيقة X، R.
-الضبط اليدوي للمحاور Z1، Z2.
-نظام التحديب المتموج الآلي CNC.
• قياس خلفي بطرفين.
• الأغلافة للأسطوانات والدعامة العلوية.
• الأدوات العلوية والسفلية بسطح مقوى بمعالجات خاصة.
• قياس خلفي X=800 مم بتحكم بقوة التحكم CNC.
• دواسة القدم مصنعة وفقاً لمعايير CE ومناسبة للثني المفرد والمتعدد.
• أثنان من الخلاياء الضوئية وضعت متواجهة لبعضها للواقي الخلفي.
• المتطلبات الكهربائية قبل الضبط تعتمد على مساحة الجغرافية للعميل.
• اللوحة الكهربائية مع نظام التبريد صممت لتتوافق مع معايير CE والتركيبة الأوتوماتيكية والمعدة الكهربائية مع معدة SIEMENS.

المواصفات

النعوع (SMART FAB)			B1560	B2580	B32110	B32135	B32175	B40175	B32220
قوة الثني		KN	600	800	1100	1350	1750	1750	2200
طول الثني		mm	1500	2500	3200	3200	3200	4200	3200
الأعمدة البينية		mm	1100	2060	2700	2700	2700	3700	2700
الفتح الأمامي		mm	405	405	430	430	430	430	430
شوط الإنزلاق		mm	200	200	200	200	200	200	200
عمق القناة (الممر)		mm	370	400	400	400	400	400	400
عرض المسند		mm	80	80	100	100	100	100	140
سرعة النزول		mm/min	200	200	180	180	160	160	160
سرعة الكبس		mm/min	8	8	10	10	10	10	10
سرعة الرجوع		mm/min	180	180	150	150	150	150	140
شوط القياس الخلفي		mm	500	600	800	800	800	800	800
الأبعاد الخارجية	الطول	mm	1825	2825	3500	3550	3500	4500	3500
	العرض	mm	1650	1650	1650	1650	1650	1650	1730
	الإرتفاع	mm	2300	2350	2650	2700	2700	2750	2900
الوزن		kg	4600	5600	8000	9500	10000	12000	13200

أفضل نتائج للثني. المستخدمون يمكنهم أطول ثني وأجزاء أعمق باستخدام سلسلة Fab B!

صور مفصلة

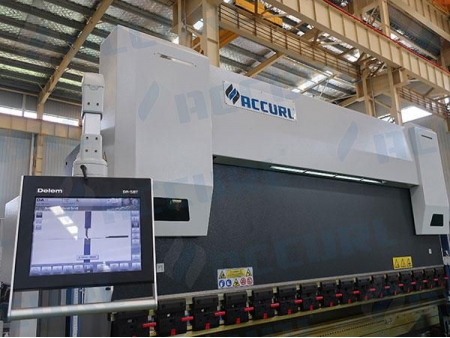

المتحكم البياني DELEM DA58T 2D
التقسيمات القياسية العلوية الأوروبية والأدوات السفلية 4V-Die
نظام المؤزارة الهيدروليكي
واقيات الأمان للإضاءة الخلفية (الفئة -4 )
نظام الحماية بالييزر لمساحة القطع
