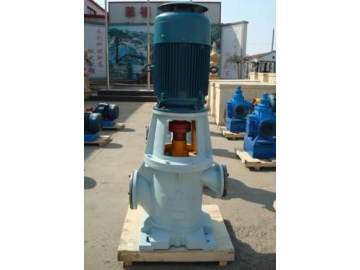

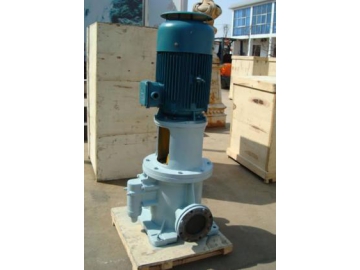

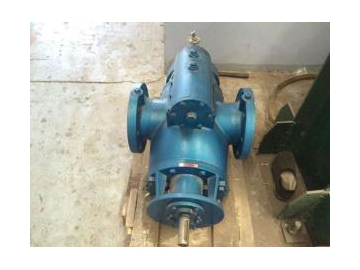

مضخة لولبية ثلاثية لنقل الديزل SN، 3G
المعلمات الفنية
الموديل: 20X4-3GS100X2
معدل التدفق: 0.2 m3/h-590 m3/h
ضغط التفريغ: 0.6Mpa-6Mpa
السرعة الدورانية: 970r/min-2900r/min
إرتفاع الشفط الإيجابي الصافي: 3.5m-6m
في المضخة اللولبية الثلاثية، لولب القيادة واللولب المقاد يحصلان على تشابك مثالي وبالتالي ينتج حجرات فراغية عديدة في المضخة. هذه المضخات تحافظ على ضخ السوائل من المنفذ والمخرج وترفع ضغط السوائل خلال عملية الضخ. بالقيام بذلك يتم نقل السائل بطريقة حركة محورية مستمرة، مستقرة. المضخة اللولبية لنق الديزل هذه لديها معدل تتدفق يبلغ0.2-590m/h، ضغط عمل أقصى يبلغ 100bar وأعلى درجة حرارة العمل تبلغ 150 ℃.
تطبيق مضخة نقل الديزل
تطبق مضخة نقل الزيت النوع اللولبي في نقل الزيوت التي لا تعتبر آكلة، ولا تحتوي على حبيبات، وبدرجة حرارة أقل من 150 درجة مئوية ولزوجة 3-760 cSt.
معظم المجالات التي تطبق فيها هذه المضخة هي زيت الوقود، الهندسة الهيدروليكي، آلات المهمات الثقيلة، الشحن، هندسة البحار، الطباعة، الهندسة الكيميائية والبترول.
المميزات الأساسية للمضخة اللولبية الصناعية
1. هيكل مدمج: نحن نصنع موديلات متنوعة من المضخات اللولبية الثلاثية والتي تقسم بشكل عام إلى ثلاثة تصنيفات. نوع التدفق الصغير لديه معدل تدفق 0.2-6.5 m/h، دمج جسم المضخة والدافع في جزء واحد وإتخاذ وظعية أقفال ميكانيكي. للسوائل المنقولة من النوع المتدفق فيتم تثبيت جزء مستقل في المضخة ليعمل كدامج بين جسم المضخة والدافع. كمضخة للتدفقات الكبيرة فإن هذه المضخة غالباً مصممة في هيكل ذات شفط مزدوج وتركيب أفقي. طريقتي إحكام أثنتين مقدمتين: إحكام ميكانيكي وإجام تغليفي. بالإضافة إلى ذلك، المضخة اللولبية للسفن تقدم طريقتين للتركيب، أفقية، وطريقة عمودية. المحركات تأتي بنوعين نوع AC ونوع DC للعملاء للإختيار.
2. عمر إفتراضي طويل: في المضخة اللولبية الثلاثية المقدمة من Life، فإن يتم قيادة لولب القيادة بواسطة محرك، بينما يتم تحريك اللولب المقاد بواسطة السائل المنقول. بالتالي فإنه لا يوجد تلامس مباشر بين لولب القيادة واللولب المقاد، وعليه تجنب التلف الناتج بسبب الإحتكاك. بالإضافة إلى ذلك، فإن بسهولة تتشكل طبقة تشحيم بين كل جزء حيث أن السائل المنقول في معظم الأحيان هو زيت. وبالتالي، إحتكاك ميكانيكي أقل وعمر إفتراضي أطول للمضخة.
3. ثبات عالي: الحركة الداخلية المنتظمة للسائل داخل المضخة تقدم ضمان عالي على تقلب منخفض للضغط، تدفق ثابت، ضجيج منخفض، قصور ذاتي منخفضة، إهتزاز أقل، عزم تشغيل منخفض.
4. ثبات شفط ممتاز، توفير للوقت وكفاءة عالية.
5. حماية عالية: لمضخات التدفق المتوسط والعالي، يركب صمام حماية يسمح بحماية المحرك والأنابيب. عندما يتجاوز الضغط الضغط المعد، فإن الزيت ذو الضغط العالي سوف يرجع للخزان.
بعض المكونات

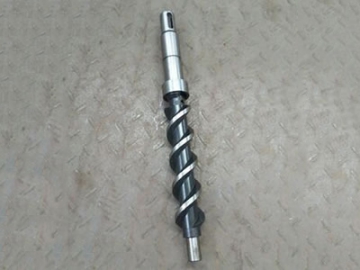

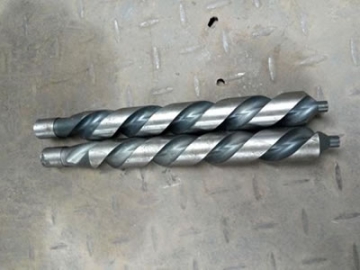

كلا من عمود القيادة والعمود المقادة تم إخضاعهما للإخماد، خراطة تخشين، تنعيم، تطويع، نترجة وغير ذلك. ذلك يفسر عمرهما الإفتراضي الطويل.

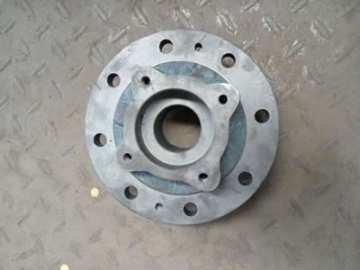

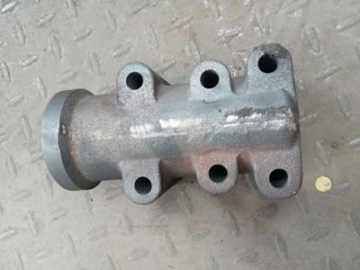

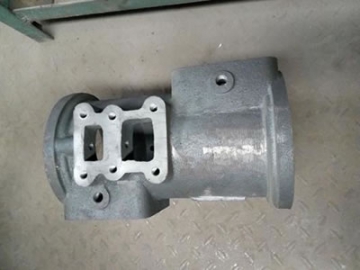

بعد صبهما، يتم معالجة جسم المضخة، الضمام والغطاء بآلة متطورة، لموثوقية وثبات عاليين.

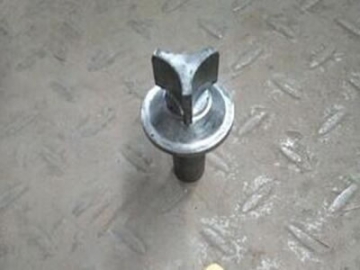

الصمام المعالج يتمتع بجودة ممتازة ودقة عالية.
إذا كنت مهتماً بتقنياتنا التصنيعية, .
منذ إنظلاقنا عام 1998، كانت Life قد بدأت في تصميم وتصنيع المضخات. منذ 18 سنة من الخبرة الفنية والخبرة العملية فإننا قادرون على صنع عدد كبير من المضخات الصناعية ذات الجودة العالية والتي تتصمن: مضخة ترسية لنقل الديزل، مضخة ترسية لنقل زيت التشحيم، مضخة لولبية ثلاثية لنقل زيت التشحيم، مضخة لولبية ثلاثية لنقل الديزل، مضخة لولبية ثنائية لنقل النفط الخام، مضخة لولبية أحادية لنقل السوائل اللزجة، مضخة دورانية رحوية لنقل السوائل اللزجة وغيرها الكثير. بالإضافة إلى المضخات الموجودة، فإننا نستكيع حياكة تصماميم خاصة. وحتى الأن فلقد حققنا إنتاج سنوي يبلغ 100000 مضخة، العديد منها تم بيعها إلى حوالي 20 دولة ومنطقة، مثل الشرق الأوسط، الولايات المتحدة الأمريكية، أوربا وغيرها.

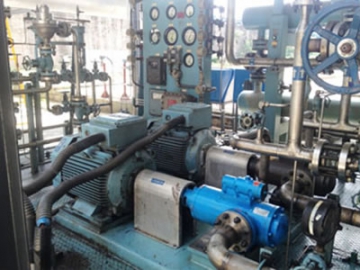

مواقع العمل
| الموديل | ضغط التفريغ MPa | معدل التدفق | السرعة الدوانية r/min | NPSH /m | الفعالية/ % | المحرك | ||
| m3/h | L/min | الطاقة/ KW | الموديل | |||||
| 1.0 2.5 | 0.4 0.3 | 0.6 5.0 | 1450 | 3.5 | 37.4 41.7 | 0.55 0.75 | 801-4B5 802-4B5 | |
| 1.0 2.5 | 1.0 0.8 | 16.6 13.3 | 2900 | 4 | 40.8 50.5 | 0.75 1.5 | 801-2B5 90S-2B5 | |
| 4 6 | 0.3 0.2 | 5.0 3.3 | 1450 | 3.5 | 41.7 24.7 | 1.1 1.5 | 90S-4B5 90L-4B5 | |
| 4 6 | 0.8 0.6 | 13.3 10 | 2900 | 4 | 52.3 37.4 | 2.2 3.0 | 90L-2B5 100L-2B5 | |
| 1.0 2.5 | 0.8 0.6 | 13 10 | 1450 | 4 | 62 60.6 | 0.75 1.5 | Y802-4 Y90L-4 | |
| 1.0 2.5 | 2.0 1.6 | 33 26 | 2900 | 4.5 | 59.4 69 | 1.5 3 | Y90S-2 Y100L-2 | |
| 4 6 | 0.6 0.4 | 10 6.6 | 1450 | 3.5 | 42 32 | 2.2 3 | Y100L1-4 Y100L2-4 | |
| 4 6 | 1.6 1.4 | 26 23 | 2900 | 4 | 52 47 | 4 5.5 | Y112M-2 Y132S1-2 | |
| 1.0 2.5 | 1.6 1.2 | 26 20 | 1450 | 4.5 | 63.5 61 | 1.1 2.2 | Y90S-4 Y100L1-4 | |
| 1.0 2.5 | 3.6 3.2 | 60 53 | 2900 | 5 | 60 69 | 2.2 4 | Y90L-2 Y112M-2 | |
| 1.0 2.5 | 2.8 2.4 | 46 40 | 1450 | 4.5 | 66 66.5 | 2.2 4 | Y100L1-4 Y112M-4 | |
| 1.0 2.5 | 6.5 6 | 108 100 | 2900 | 5 | 60.5 72 | 4 7.5 | Y112M-2 Y132S2-2 | |
| 4.0 6.0 | 6 5 | 100 83 | 2900 | 5.5 | 67 54 | 15 18.5 | Y160M-2 Y160L-2 | |
| 4.0 6.0 | 2.4 2 | 40 33 | 1450 | 5 | 56 43 | 5.5 11 | Y132S-4 Y160M-4 | |
| 1.0 2.5 | 4.8 4.2 | 80 70 | 1450 | 5 | 55.6 62.1 | 4 5.5 | 112M-4B3 132S-4B3 | |
| 1.0 2.5 | 10.5 10 | 175 166 | 2900 | 5.5 | 59.5 73.1 | 5.5 15 | 132S-2B3 160M2-2B3 | |
| 4 6 | 4.2 3.6 | 70 60 | 1450 | 5 | 62.2 60 | 11 15 | 160M-4B3 160L-4B3 | |
| 4 6 | 10 9 | 166 150 | 2900 | 5.5 | 69.4 69.8 | 18.5 30 | 160L-2B3 200L1-2B3 | |
| الموديل | ضغط التفريغ MPa | معدل التدفق | السرعة الدوانية r/min | NPSH /m | الفعالية/ % | المحرك | ||
| m3/h | L/min | الطاقة/ KW | الموديل | |||||
| 1.0 2.5 | 6.3 5.9 | 106 99 | 1450 | 5 | 70 74 | 3 7.5 | Y100L2-4 Y132M-4 | |
| 1.0 2.5 | 13.5 13 | 225 217 | 2900 | 5.5 | 60 75 | 7.5 15 | Y132S2-2 Y160M2-2 | |
| 0.6 1.0 | 8.2 7.5 | 136 125 | 1450 | 5 | 52.6 52.1 | 3 5.5 | 100L2-4B3 132S-4B3 | |
| 0.6 1.0 | 17.5 16 | 297 266 | 2900 | 5.5 | 56.1 54.9 | 5.5 11 | 132S1-2B3 160M1-2B3 | |
| 1.6 2.5 | 8.2 7.5 | 136 125 | 1450 | 5 | 62.8 63.5 | 7.5 11 | 132M-4B3 160M-4B3 | |
| 1.6 2.5 | 17.5 16 | 291 266 | 2900 | 5.5 | 67 67.3 | 15 18.5 | 160M-2B3 160L-2B3 | |
| 1.0 2.5 | 15.5 14.5 | 255 245 | 1450 | 5 | 71.3 74 | 11 15 | Y160M-4 Y160L-4 | |
| 1.0 2.5 | 32 31.5 | 533 525 | 2900 | 5.5 | 63 77 | 18.5 37 | Y160L-2 Y200L2-2 | |
| 0.6 1.0 1.6 | 24 23.5 22.5 | 400 290 370 | 1450 | 5 | 71 75 16 | 7.5 11 15 | Y132M-4 Y160M-4 Y160L-4 | |
| 1.0 2.5 | 24.5 23.5 | 408 392 | 1450 | 5 | 72.5 79 | 18.5 30 | Y180M-4 Y200L-4 | |
| 0.6 1.0 1.6 | 36.5 35 34.5 | 608 594 575 | 1450 | 5 | 72 75.5 76.5 | 11 18.5 22 | Y160M-4 Y180M-4 Y180L-4 | |
| 1.0 2.5 | 37 35 | 617 590 | 1450 | 5.5 | 72 78.1 | 30 45 | Y200L-4 Y225M-4 | |
| 0.6 1.0 | 28 25 | 466 416 | 970 | 5 | 59.4 69.4 | 11 15 | 160L-6B3 180L-6B3 | |
| 0.6 1.0 | 43 40 | 716 666 | 1450 | 5.5 | 57.3 61.7 | 15 22 | 160L-4B3 180L-4B3 | |
| 1.6 2.5 | 28 25 | 466 416 | 970 | 5 | 63.8 68.4 | 22 30 | 200L2-6B3 225M-6B3 | |
| 1.6 2.5 | 43 40 | 716 666 | 1450 | 5.5 | 76.4 77.2 | 30 45 | 200L-4B3 225L-4B3 | |
| 0.6 1.0 1.6 | 72.5 71 60.5 | 1208 1183 1158 | 1450 | 5 | 73 77 79 | 22 37 45 | Y180L-4 Y255S-4 Y225M-4 | |
| 1.0 2.5 | 72.5 70 | 1208 1165 | 1450 | 5.5 | 73 78.5 | 55 75 | Y250M-4 Y280S-4 | |
| الموديل | ضغط التفريغ MPa | معدل التدفق | السرعة الدوانية r/min | NPSH /m | الفعالية/ % | المحرك | ||
| m3/h | L/min | الطاقة/ KW | الموديل | |||||
| 0.6 1.0 | 94 90 | 1566 1500 | 1450 | 5.5 | 73 77 | 30 45 | Y200L-4 Y225M-4 | |
| 1.6 2.5 | 94 90 | 1566 1500 | 1450 | 5.5 | 73 78 | 75 90 | Y280S-4 Y280M-4 | |
| 0.6 1.0 1.6 | 72 70 69 | 1196 1160 1145 | 1450 | 6 | 62 72 74 | 22 55 75 | Y180L-4 Y250M-4 Y280S-4 | |
| 0.8 1.5 2.5 | 123 120 115 | 2055 2010 1920 | 1450 | 6 | 74.5 76 78.5 | 55 90 132 | Y250M-4 Y280M-4 Y315M-4 | |
| 0.6 1.0 1.6 | 194 186 180 | 3230 3096 2997 | 970 | 6 | 67.4 78.3 81.6 | 55 75 110 | 280M-6B3 315S-6B3 315L1-6B3 | |
| 0.6 1.0 1.6 | 300 292 280 | 5000 4866 4662 | 1450 | 6 | 73.5 77.5 77.8 | 75 110 200 | 280S-4B3 315S-4B3 355S2-4B3 | |
| 0.6 1.0 1.6 | 380 370 360 | 6327 6160 5994 | 970 | 6 | 70.4 76.1 74.4 | 110 160 | 315L1-6B3 355S2-6B3 | |
| 0.6 1.0 1.6 | 590 570 550 | 9823 9490 9157 | 1450 | 6 | 72.8 79.2 76.4 | 160 250 | 315L1-4B3 355S4-4B3 | |
| 0.6 1.0 1.6 | 90 86 80 | 1500 1433 1333 | 970 | 6 | 57.7 73.5 82.7 | 30 37 55 | 225M-6B3 255M-6B3 280M-6B3 | |
| 0.6 1.0 1.6 | 146 140 132 | 2433 2333 2200 | 1450 | 6 | 69.5 77.8 73.3 | 45 55 90 | 225M-4B3 250M-4B3 280M-4B3 | |
