مضخة لولبية ثلاثية لنقل زيت التشحيم SN، 3G
لمعلمات الفنية
الموديل: 20X4-3GS100X2
معدل التدفق: 0.2m3/h-590m3/h
ضغط التفريغ: 0.6Mpa-6Mpa
سرعة دورانية: 970 r/min-2900 r/min
إرتفاع الشفط الإيجابي الصافي: 3.5m-6m
تطبيقات مضخة التشحيم اللولبية
المطورة لنقل الزيت، فإن مضخة التشحيم هذه لديها متطلبات خاصة للمادة المنقولة. على سبيل المثال، درجة الحرارة لا ينبغي أن تكون أعلى من 150 درجة مئوية. اللزوجة ينبغي أن تزيد عن 3-760 cSt. المادة المنقولة لا يجب أن تحتوي على حبيبات وأن لا تكون آكلة.
توجد التطبيقات في الهندسة الهيدروليكية، نقل زيت الوقود، آلات ذات الواجب الثقيل، الشحن، الهندسة البحرية، الطباعة، الهندسية الكيميائية، والبترول.
-
زيت تشحيم
-
زيت هيدروليكي
-
زيت نقل هيدروليكي
المضخة اللولبية الثلاثية SN، 3G المصنوعة بواسطة Life هي أحد مضخات الإزاحة الإيجابية. يتشابك اللولب المقاد مع لولب القيادة بشكل جيد ويشكلان العديد من الحجرات على طول جسم المضخة. تشفط السوائل من المنفذ، تنقل بواسطة حجرات مختلفة ومن ثم إلى المخرج في النهاية. في عمليات النقل، يعزز ضغط السائل بينما يتم تحقيق طريقة نقل أفقية مستمرة وثابتة. المضخة اللولبية لنقل زيوت الشحن لديها معدل تدفق يبلغ 0.2-590m/h، ضغط العمل الأقصى هو 100bar ودرجة حرارة العمل القصوى هي 150 ℃.
مميزات جيدة لمضخة نقل الزيت النوع اللولبي
1. هيكل مدمج: المضخات اللولبية الثلاثية التي ننتجها مصنفة عادة إلى ثلاثة أنواع. النواع الأول هو نوع التدفق الصغير، بمعدل تدفق يبلغ 0.2-6.5m/h. جسم المضخة والدافع مدمجان بطريقة أحكام ميكانيكي مقدمةً أداء إحكام رائع. النوع الثاني هو مضخة تدفق متوسط، والذي يركب بجزء مستقل للإحكام. مضخة لولبي بتدفق كبير هي النوع الأخير ولديها طريقة تركيب أفقية. وفقاً لخصائص المادة المنقولة فإنه لديها طريقي إحكام ميكانيكي وإحكام تغليفي. بالإضافة إلى ذلك، المضخة اللولبية الثلاثية للسفينة يمكن تركيبها إما بطريقة أفقية أو طريقة عمودية. محركات AC و DCمتوفران.
2. عمر إفتراضي طويل: في المضخة اللولبية الثلاثية ، فإن يتم قيادة لولب القيادة بواسطة محرك، بينما يتم تحريك اللولب المقاد بواسطة السائل المنقول. بالتالي فإنه لا يوجد تلامس مباشر بين لولب القيادة واللولب المقاد، وعليه تجنب التلف الناتج بسبب الإحتكاك. بالإضافة إلى ذلك، فإن بسهولة تتشكل طبقة تشحيم بين كل جزء حيث أن السائل المنقول في معظم الأحيان هو زيت. وبالتالي، إحتكاك ميكانيكي أقل وعمر إفتراضي أطول للمضخة.
3. ثبات عالي: الحركة الداخلية المنتظمة للسائل داخل المضخة تقدم ضمان عالي على تقلب منخفض للضغط، تدفق ثابت، ضجيج منخفض، قصور ذاتي منخفضة، إهتزاز أقل، عزم تشغيل منخفض.
4. ثبات شفط ممتاز، توفير للوقت وكفاءة عالية.
5. حماية عالية: لمضخات التدفق المتوسط والعالي، يركب صمام حماية يسمح بحماية المحرك والأنابيب. عندما يتجاوز الضغط الضغط المعد، فإن الزيت ذو الضغط العالي سوف يرجع للخزان.
مكونات ذات جودة ممتازة

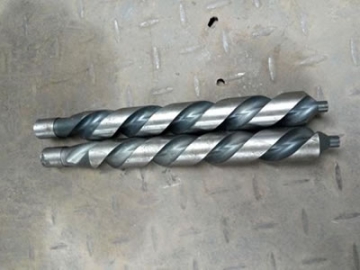

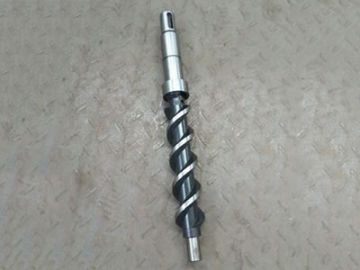

كلا من عمود القيادة والعمود المقادة تم إخضاعهما للإخماد، خراطة تخشين، تنعيم، تطويع، نترجة وغير ذلك. وبالتالي ضمان خصائص ممتازة.

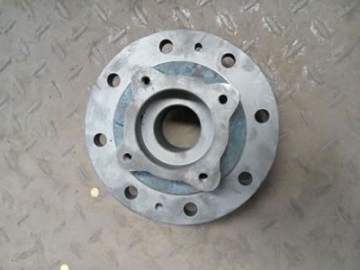

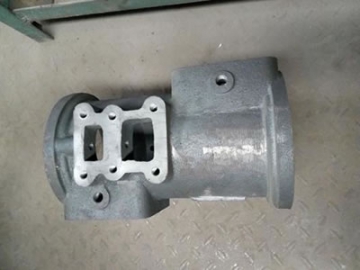

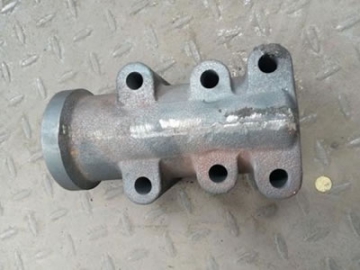

جسم المضخة والصمام والغطاء المعالجة بشكل جيد تضمن الثبات والموثوقية.

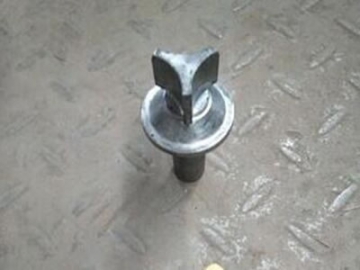

الصمام المعالج بواسطة آلة متطورة يتمتع بجودة ممتازة ودقة عالية.
إضغط هنا أنقر هنا.
منذ إنظلاقنا عام 1998، كانت Life قد بدأت في تصميم وتصنيع المضخات. منذ 18 سنة من الخبرة الفنية والخبرة العملية فإننا قادرون على صنع عدد كبير من المضخات الصناعية ذات الجودة العالية والتي تتصمن: مضخة ترسية لنقل الديزل، مضخة ترسية لنقل زيت التشحيم، مضخة لولبية ثلاثية لنقل زيت التشحيم، مضخة لولبية ثلاثية لنقل الديزل، مضخة لولبية ثنائية لنقل النفط الخام، مضخة لولبية أحادية لنقل السوائل اللزجة، مضخة دورانية رحوية لنقل السوائل اللزجة وغيرها الكثير. بالإضافة إلى المضخات الموجودة، فإننا نستكيع حياكة تصماميم خاصة. وحتى الأن فلقد حققنا إنتاج سنوي يبلغ 100000 مضخة، العديد منها تم بيعها إلى حوالي 20 دولة ومنطقة، مثل الشرق الأوسط، الولايات المتحدة الأمريكية، أوربا وغيرها.

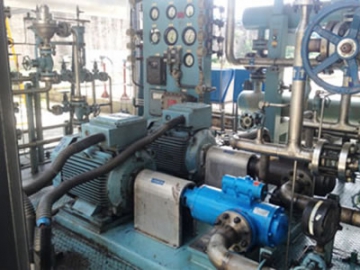

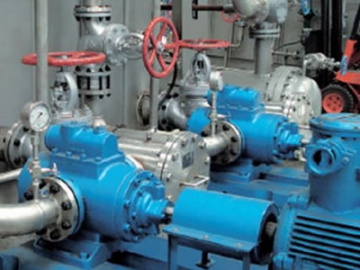

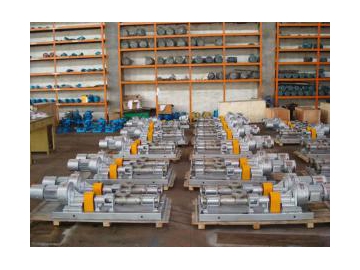

مواقع العمل
| الموديل | ضغط التفريغ MPa | معدل التدفق | السرعة الدورانية r/min | إرتفاع الشفط الإيجابي الصافي/ m | الكفاءة / % | المحرك | ||
| m3/h | L/min | الطاقة / KW | الموديل | |||||
| 1.0 2.5 | 0.4 0.3 | 0.6 5.0 | 1450 | 3.5 | 37.4 41.7 | 0.55 0.75 | 801-4B5 802-4B5 | |
| 1.0 2.5 | 1.0 0.8 | 16.6 13.3 | 2900 | 4 | 40.8 50.5 | 0.75 1.5 | 801-2B5 90S-2B5 | |
| 4 6 | 0.3 0.2 | 5.0 3.3 | 1450 | 3.5 | 41.7 24.7 | 1.1 1.5 | 90S-4B5 90L-4B5 | |
| 4 6 | 0.8 0.6 | 13.3 10 | 2900 | 4 | 52.3 37.4 | 2.2 3.0 | 90L-2B5 100L-2B5 | |
| 25X4-46 | 1.0 2.5 | 0.8 0.6 | 13 10 | 1450 | 4 | 62 60.6 | 0.75 1.5 | Y802-4 Y90L-4 |
| 1.0 2.5 | 2.0 1.6 | 33 26 | 2900 | 4.5 | 59.4 69 | 1.5 3 | Y90S-2 Y100L-2 | |
| 4 6 | 0.6 0.4 | 10 6.6 | 1450 | 3.5 | 42 32 | 2.2 3 | Y100L1-4 Y100L2-4 | |
| 4 6 | 1.6 1.4 | 26 23 | 2900 | 4 | 52 47 | 4 5.5 | Y112M-2 Y132S1-2 | |
| 1.0 2.5 | 1.6 1.2 | 26 20 | 1450 | 4.5 | 63.5 61 | 1.1 2.2 | Y90S-4 Y100L1-4 | |
| 1.0 2.5 | 3.6 3.2 | 60 53 | 2900 | 5 | 60 69 | 2.2 4 | Y90L-2 Y112M-2 | |
| 1.0 2.5 | 2.8 2.4 | 46 40 | 1450 | 4.5 | 66 66.5 | 2.2 4 | Y100L1-4 Y112M-4 | |
| 1.0 2.5 | 6.5 6 | 108 100 | 2900 | 5 | 60.5 72 | 4 7.5 | Y112M-2 Y132S2-2 | |
| 4.0 6.0 | 6 5 | 100 83 | 2900 | 5.5 | 67 54 | 15 18.5 | Y160M-2 Y160L-2 | |
| 4.0 6.0 | 2.4 2 | 40 33 | 1450 | 5 | 56 43 | 5.5 11 | Y132S-4 Y160M-4 | |
| 1.0 2.5 | 4.8 4.2 | 80 70 | 1450 | 5 | 55.6 62.1 | 4 5.5 | 112M-4B3 132S-4B3 | |
| 1.0 2.5 | 10.5 10 | 175 166 | 2900 | 5.5 | 59.5 73.1 | 5.5 15 | 132S-2B3 160M2-2B3 | |
| 4 6 | 4.2 3.6 | 70 60 | 1450 | 5 | 62.2 60 | 11 15 | 160M-4B3 160L-4B3 | |
| 4 6 | 10 9 | 166 150 | 2900 | 5.5 | 69.4 69.8 | 18.5 30 | 160L-2B3 200L1-2B3 | |
| الموديل | ضغط التفريغ MPa | معدل التدفق | السرعة الدورانية r/min | إرتفاع الشفط الإيجابي الصافي/ m | الكفاءة / % | المحرك | ||
| m3/h | L/min | الطاقة / KW | الموديل | |||||
| 1.0 2.5 | 6.3 5.9 | 106 99 | 1450 | 5 | 70 74 | 3 7.5 | Y100L2-4 Y132M-4 | |
| 1.0 2.5 | 13.5 13 | 225 217 | 2900 | 5.5 | 60 75 | 7.5 15 | Y132S2-2 Y160M2-2 | |
| 0.6 1.0 | 8.2 7.5 | 136 125 | 1450 | 5 | 52.6 52.1 | 3 5.5 | 100L2-4B3 132S-4B3 | |
| 0.6 1.0 | 17.5 16 | 297 266 | 2900 | 5.5 | 56.1 54.9 | 5.5 11 | 132S1-2B3 160M1-2B3 | |
| 1.6 2.5 | 8.2 7.5 | 136 125 | 1450 | 5 | 62.8 63.5 | 7.5 11 | 132M-4B3 160M-4B3 | |
| 1.6 2.5 | 17.5 16 | 291 266 | 2900 | 5.5 | 67 67.3 | 15 18.5 | 160M-2B3 160L-2B3 | |
| 1.0 2.5 | 15.5 14.5 | 255 245 | 1450 | 5 | 71.3 74 | 11 15 | Y160M-4 Y160L-4 | |
| 1.0 2.5 | 32 31.5 | 533 525 | 2900 | 5.5 | 63 77 | 18.5 37 | Y160L-2 Y200L2-2 | |
| 0.6 1.0 1.6 | 24 23.5 22.5 | 400 290 370 | 1450 | 5 | 71 75 16 | 7.5 11 15 | Y132M-4 Y160M-4 Y160L-4 | |
| 1.0 2.5 | 24.5 23.5 | 408 392 | 1450 | 5 | 72.5 79 | 18.5 30 | Y180M-4 Y200L-4 | |
| 0.6 1.0 1.6 | 36.5 35 34.5 | 608 594 575 | 1450 | 5 | 72 75.5 76.5 | 11 18.5 22 | Y160M-4 Y180M-4 Y180L-4 | |
| 1.0 2.5 | 37 35 | 617 590 | 1450 | 5.5 | 72 78.1 | 30 45 | Y200L-4 Y225M-4 | |
| 0.6 1.0 | 28 25 | 466 416 | 970 | 5 | 59.4 69.4 | 11 15 | 160L-6B3 180L-6B3 | |
| 0.6 1.0 | 43 40 | 716 666 | 1450 | 5.5 | 57.3 61.7 | 15 22 | 160L-4B3 180L-4B3 | |
| 1.6 2.5 | 28 25 | 466 416 | 970 | 5 | 63.8 68.4 | 22 30 | 200L2-6B3 225M-6B3 | |
| 1.6 2.5 | 43 40 | 716 666 | 1450 | 5.5 | 76.4 77.2 | 30 45 | 200L-4B3 225L-4B3 | |
| 0.6 1.0 1.6 | 72.5 71 60.5 | 1208 1183 1158 | 1450 | 5 | 73 77 79 | 22 37 45 | Y180L-4 Y255S-4 Y225M-4 | |
| 1.0 2.5 | 72.5 70 | 1208 1165 | 1450 | 5.5 | 73 78.5 | 55 75 | Y250M-4 Y280S-4 | |
| الموديل | ضغط التفريغ MPa | معدل التدفق | السرعة الدورانية r/min | إرتفاع الشفط الإيجابي الصافي/ m | الكفاءة / % | المحرك | ||
| m3/h | L/min | الطاقة / KW | الموديل | |||||
| 0.6 1.0 | 94 90 | 1566 1500 | 1450 | 5.5 | 73 77 | 30 45 | Y200L-4 Y225M-4 | |
| 1.6 2.5 | 94 90 | 1566 1500 | 1450 | 5.5 | 73 78 | 75 90 | Y280S-4 Y280M-4 | |
| 0.6 1.0 1.6 | 72 70 69 | 1196 1160 1145 | 1450 | 6 | 62 72 74 | 22 55 75 | Y180L-4 Y250M-4 Y280S-4 | |
| 0.8 1.5 2.5 | 123 120 115 | 2055 2010 1920 | 1450 | 6 | 74.5 76 78.5 | 55 90 132 | Y250M-4 Y280M-4 Y315M-4 | |
| 0.6 1.0 1.6 | 194 186 180 | 3230 3096 2997 | 970 | 6 | 67.4 78.3 81.6 | 55 75 110 | 280M-6B3 315S-6B3 315L1-6B3 | |
| 0.6 1.0 1.6 | 300 292 280 | 5000 4866 4662 | 1450 | 6 | 73.5 77.5 77.8 | 75 110 200 | 280S-4B3 315S-4B3 355S2-4B3 | |
| 0.6 1.0 1.6 | 380 370 360 | 6327 6160 5994 | 970 | 6 | 70.4 76.1 74.4 | 110 160 | 315L1-6B3 355S2-6B3 | |
| 0.6 1.0 1.6 | 590 570 550 | 9823 9490 9157 | 1450 | 6 | 72.8 79.2 76.4 | 160 250 | 315L1-4B3 355S4-4B3 | |
| 0.6 1.0 1.6 | 90 86 80 | 1500 1433 1333 | 970 | 6 | 57.7 73.5 82.7 | 30 37 55 | 225M-6B3 255M-6B3 280M-6B3 | |
| 0.6 1.0 1.6 | 146 140 132 | 2433 2333 2200 | 1450 | 6 | 69.5 77.8 73.3 | 45 55 90 | 225M-4B3 250M-4B3 280M-4B3 | |
