ماكينة القطع بالبلازما CNC سلسلة GSII-L

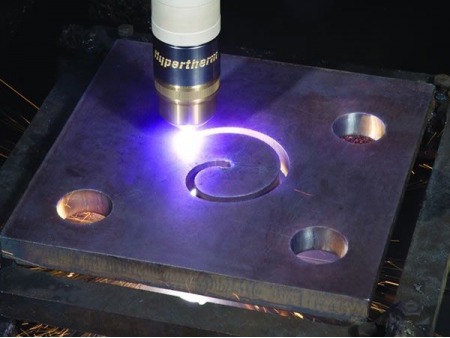

إن ماكينة القطع بالبلازما CNC سلسلة GSII-L مصنوعة في أوروبا وقادرة على توفير نطاق واسع من القدرات، تشمل التقطيع التقليدي العالي السرعة بالبلازما، التقطيع العالي الدقة بالبلازما وتوسيم بالبلازما.

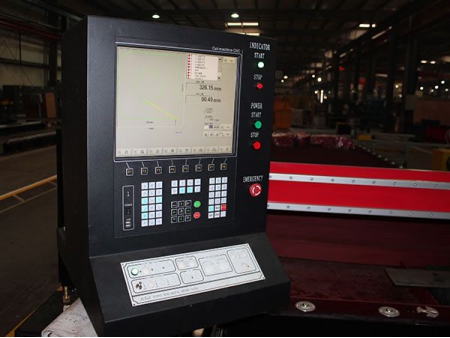

يتم تجهيز هذه الآلة مع نظام CNC بشاشة اللمس Hypertherm Micro Edge Pro من أجل تحقيق الوظائف مثل Cutpro wizard، تلميحات تحسينات التقطيع وبنك بيانات التجهيز المضمن. الآلة تسمح للمشغل لاختيار نوع المادة وسماكة المادة.
التكوينات المعيارية
1. الهيكل الأحادي البنية المتحرك مع مساحة الأرضية الصغيرة
2. التركيب السهل
3. المحرك المؤازر AC المزدوج الجانب مع علبة التروس الكوكبية المباشرة، نظام التشغيل بالجريدة المسننة والترس الحلزونية
4. توجيه الدليل الخطي الدقيق في محور X ومحور Y
5. رافعة المشعل العالي السرعة مع التحكم التلقائي في ارتفاع فلطية القوس
6. حامل الكابل والخرطوم المغلق تماما
7. نظام CNC من Hypertherm Micro Edge Pro
8. منضدة تيار الهواء الهابط المتكاملة مع اختيار المناطق المتعددة القابلة للبرمجة CNC
9. علبة نفايات المعدن المتكاملة
10. نظام الحماية ضد التصادم للمشعل المغناطيسي
11. مؤشر الليزر لتراصف اللوح
12. مواصفات أمان CE
الاختيارات
1. Hypertherm Edge Pro CNC
2. تمديد البوابة
3. وحدة تدوير الأنبوب للأنابيب الدائرية 30 إلى 140مم، الأنابيب المربعة 20×20مم إلى 100×100مم
4. الجارور المتحرك لجمع الأجزاء ونفايات المعدن
5. متوفرة بمصادر البلازما من سلسلة Hypertherm Powermax، سلسلة Maxpro200 وسلسلة HPRXD
6. تكنولوجيا True Hole ( مع مصدر البلازما الغازي التلقائي HPRXD)
7. فلتر تصريف الدخان
| النوع | عرض المنضدة | طول المنضدة | ارتفاع تحت المشعل | ارتفاع × طول × عرض | ارتفاع المنضدة | محور X | محور Y | الوزن | السرعة القصوى لتحديد الموضع (X-Y) | الطاقة الإجمالية ( بدون البلازما) |
| GSII-L | mm | mm | mm | mm | mm | mm | mm | kg | m/min | KW |
| 30-15 | 1500 | 3000 | 150 | 1850x3420x1710 | 800 | 1000 | 2000 | 2050 | 30 | 4 |
| 30-15 | 1500 | 3000 | 150 | 2350x4420x1710 | 800 | 1500 | 3000 | 2550 | 30 | 4 |
| 40-20 | 2000 | 4000 | 150 | 2850x5420x1710 | 800 | 2000 | 4000 | 3300 | 30 | 4 |
| 60-20 | 2000 | 6000 | 150 | 2850x7420x1710 | 800 | 2000 | 6000 | 4600 | 30 | 4 |
