آلة تثخين ببرميل دوراني سلسلة HNS
يعمل مثخن الحمأة من سلسلة HNS بعمليات تسميك ببرميل دوراني للحصول على تأثير معالجة للمحتوى العالي من المادة الصلبة.
- أعلى من 96% من معدل تعويض الصلب.
- عملية ثابتة بقليل من إلى إنعدام الضجيج.
- عملية وصيانة سهلة تضمن عمر إفتراضي طويل.
- تأثير تثخين مثالي يمكنه بسهولة حتى معالجة تركيزات طين متنوعة.
- 40% من القدرة الإنتاجية أكبر من الآلات الأخرى التي تشغل نفس الكمية من المساحة الأرضية.
- تكاليف الأرض، البناء، واليد العاملة كلها مقلصة في هذه الآلة التي تشغل مساحة أرضية صغيرة بهيكلها البسيط، متطلبات نديف صغيرة وعملية بتلقائية كاملة.
| مواصفات | HNS-5 | HNS-10 | HNS-20 | HNS-30 | HNS-40 | HNS-50 | HNS-60 | HNS-80 | HNS-100 | ||
| مواد إطار الآلة | معياري / قياسي | فولاذ مقاوم للصدأ (SUS304) | |||||||||
| اختياري | فولاذ كربوني (SS400/SS41), فولاذ مقاوم للصدأ (SUS316), مواد أخرى خاصة | ||||||||||
| فتحة الفلتر (ميكرون) | 30~80 | 30~80 | 30~80 | 30~80 | 30~80 | 30~80 | 30~80 | 30~80 | 30~80 | ||
| سعة المعالجة (متر مكعب / ساعة) | 2~6 | 6~12 | 11~23.5 | 22~32.5 | 33~42.5 | 41~52 | 45~63 | 61~83 | 80~105 | ||
| حمأة جافة D.S (كجم/ساعة) | 40~70 | 90~120 | 150~220 | 240~310 | 260~420 | 290~510 | 360~600 | 540~900 | 620~1250 | ||
| نسبة درجة تماسك مخرج الحمأة (%) | 3.5~11 | 3.5~11 | 3.5~11 | 3.5~11 | 3.5~11 | 3.5~11 | 3.5~11 | 3.5~11 | 3.5~11 | ||
| مقدار إستهلاك الطاقة (HP) | معياري / قياسي | محرك إدارة (تحكم بالتردد) | 1/2 | 1/2 | 3/4 | 1 | 1 | 1 | 1*2 | 1*2 | 1*2 |
| محرك صهريج تخثر الرواسب | 1/4 | 1/4 | 1/4 | 3/4 | 3/4 | 3/4 | 3/4 | 3/4 | 1 | ||
| اختياري | مضخة الغسيل | 1 | 1 | 1 | 1 | 1.5 | 1.5 | 2 | 2 | 2 | |
| حوض تجميع سفلي للترشيح المضغوط | يوجد | يوجد | يوجد | يوجد | يوجد | يوجد | يوجد | يوجد | يوجد | ||
| الأبعاد الخارجية (ملم) | L1 | 2075 | 2085 | 2525 | 2525 | 2545 | 3015 | 2525 | 2545 | 3015 | |
| الطول | 2708 | 2808 | 3344 | 3448 | 3548 | 4048 | 3498 | 3648 | 4148 | ||
| العرض | 938 | 1038 | 1058 | 1078 | 1128 | 1128 | 1800 | 1900 | 1900 | ||
| الإرتفاع | 1206 | 1340 | 1458 | 1535 | 1595 | 1845 | 1535 | 1595 | 1845 | ||
| الوزن | 300 | 450 | 700 | 1050 | 1220 | 1320 | 1450 | 2000 | 2560 | ||
الطين وبوليمر النديف يتم صبهما في خزان التكييف لمثخن الطين البرميلي الدوار لتهييج موحد. من ثم، تتشكل حبيبات النديف المجففة بصعوبة ويتدفق إلى البرميل لعملية فصل الماء من الطين. الطين المكيف يقاد إلى شبكة ناعمة للبرميل. كمية كبيرة من الماء الخالي من الطفاوة سوف ينقى، عندما أداة النبذ المركزي تدور ببطئ تحت ظروف السرعة الدورانية 22r.p.m. الطاقة هي 0.37kW للوحدة.
كنتيجة يثخن الطين. تتحسن قدرة المعالجة لمثخن الطين ببرميل دوار، وزمن العملية تقلص. الطين المفصول يمكنه التقليل بشكل كبير من حمولة الحزام لتغلغل الماء. وفي نفس الوقت تبنى مجموعة الطين بثبات. لن نتنج فيضانات غطائية ولا ظاهرة التدفق المفرط الجانبية. من ثم كفاءة التجفيف تكون معززة ومعدل محتوى الماء سوف يخفض. بعد الفصل محتوى الحبيبات الصلبة للماء الحر تتراوح من 0.5% إلى 1% والذي ترتبط بشل وثيق مع جرعة وأنواع البوليمر.
البرميل الدوار النصف طارد مركزياً يمكنة فلترة الماء الحر بواسطة قوة خارجية. لديه متطلبات عالية للبوليمر وقوة الربط للطين. بالمقارنة مع آلة التثخين بالحزام فإن المثخين بواسطة البرميل الدوار يمكنه تقديم طين مثخن بمحتوى ماء أقل. الطين بمحتوى ماء أكثر من 1.5% يعتبر خياراً أفضل.

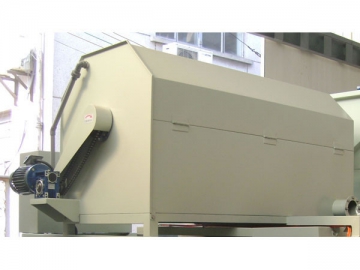

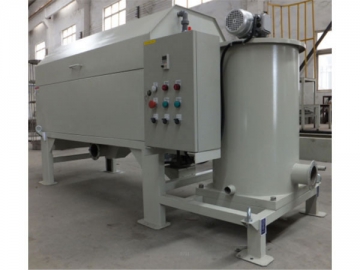

- منظر جانبي لآلة التثخين

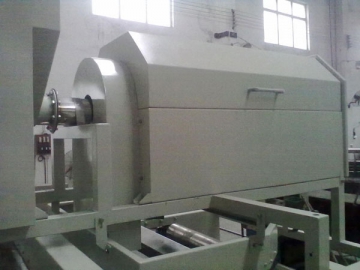

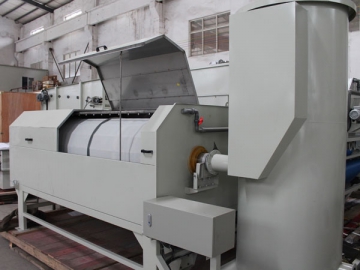

- منظر جانبي لآلة التثخين

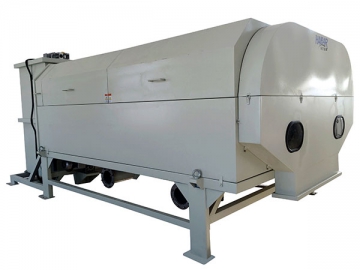

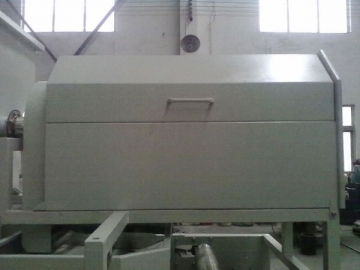

- نظر جانبية لجهاز التثخين

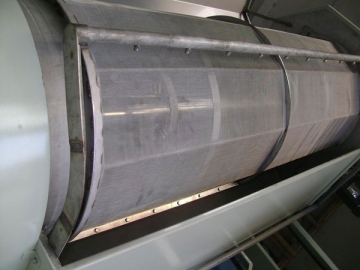

- غربال في البرميل الدار لآلة التثخين

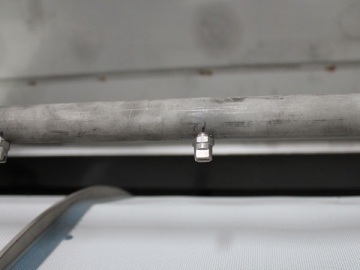

- صنبور فولاذي مقاوم للصدأ مستورد من اليابان

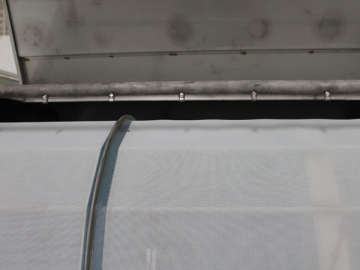

- خرطوم تنظيف

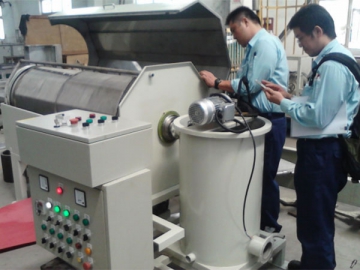

- خزان التكييف
- منفذ الطين

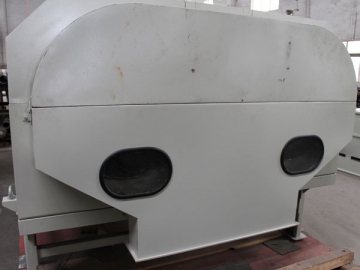

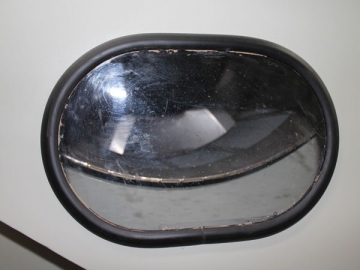

- نافذة المراقبة
