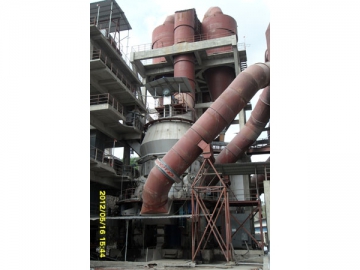

طاحونة الفحم العمودية
طاحونة الفحم العمودية توفر التوافق الجيد للمواد ، لذلك يمكن أن تستخدم لطحن سلسلة من المواد متوسطة الصلابة، بالإضافة إلى الفحم. مع انخفاض استهلاك الطاقة ومساحة تركيب صغيرة، فإنهه حل اقتصادي لتوليد الطاقة والصناعات الكيماوية ومواد البناء والصناعات المعدنية. الجهاز يوفر عملية موثوقة تحت ظروف التحميل العالية والمنخفضة على حد سواء ، وأجزاء نظام الطحن تتميز بالخدمة الطويلة في الحياة. بالإضافة إلى ذلك، مطحنة الفحم لديها بعض الخصائص مثل سهولة تدفق الإنتاج، وانخفاض مستوى الضجيج، ونسبة السحق الكبيرة.
مبدأ العمل
يتم دفع االثلاث اسطوانات الطحن للدوران ، وذلك بسبب قوة الضغط العالية بين الإسطوانات و عجلة الطحن الدوارة. يتم تسليم مواد الفحم التغذية أولا إلى عجلة الطحن، ومن ثم يتم نقلها إلى منطقة الطحن بواسطة قوة الطرد المركزي الناتجة عن الدوران.
تم تصميم النابض أونظام الهيدروليكي لتوليد الضغط، ونظام من ثلاث نقاط محددة بشكل ثابت متاح لنقل موحد لقوة الضغط على بكرات طحن الثلاثة. مع التشغيل المستمر لنظام توليد الضغط، وقوة الضغط بين عجلة الطحن والإسطوانات تزيد باستمرار، مما يسمح بطحن وجز المواد.
طاحونة الفحم العمودية تستفيد من الهواء الساخن لتجفيف وتوصيل مسحوق الفحم. من خلال حلقة الفوهة، وتوزيع الهواء الساخن بشكل موحد في جميع أنحاء عجلة الطحن ،وهى مسؤولة عن تجفيف الفحم المسحوق وتوصيل المواد إلى الفاصل في الجزء العلوي من الجهاز. بعد تصنيف في فرازة المسحوق، يتم تفريغ مسحوق الفحم المؤهل من الجهاز و يتم تجمعه، في حين يتم إرسال المواد الخشنة مرة أخرى إلى المطحنة لمزيد من الطحن.
يتم تفريغها المواد غيرالمطحونة في مواد الفحم لتخرج من منفذ في الجزء السفلي من الجهاز.
الإنشاءات
طاحونة الفحم العمودية تتكون أساسا من مخفض السرعة ، المطحنة الدوارة، عجلةال طحن، فرازة المسحوق، وحدة توليد الضغط، نظام الختم بضغط إيجابي ، ووحدة نفخ البخار. المنشآت المساعدة مثل المحرك الرئيسي الكهربائي، ومحطة زيت التشحيم، ومحطة هيدروليكية، ومروحة الختم متاحة.
لراحة المستخدم، يمكننا أن نقدم التجهيزات الاختيارية المعتادة مثل جهاز النقل بالسرعة المخفضة ، موزع الفحم المسحوق ، صمام الاستجابة السريعة، منصة الصيانة مع المصعد، فضلا عن أدوات خاصة لتركيب المعدات وصيانتها.
في حين يتم تبني نظام توليد الضغط الهيدروليكي، والمطحنة العمودية تدعم تعديل الضغط أثناء التشغيل، ويمكن أن تمنع بشكل فعال نظام الخسارة الناجمة عن طحن الأجزاء المعدنية أو غيرها من المواد ذات الصلابة العالية.
المواصفات الفنية
| الموديل | HRM1300M | HRM1400M | HRM1500M | HRM1700M | HRM1900M | |
| قطر عجلة الطحن | mm | Φ1300 | Φ1400 | Φ1500 | Φ1700 | Φ1900 |
| السعة | t/h | 10-15 | 12-17 | 16-22 | 20-28 | 26-35 |
| حجم حبيبات التغذية | mm | 0-40 | 0-40 | 0-45 | 0-50 | 0-55 |
| محتوى الرطوبة فى مواد التغذية | % | < 1 5 | < 1 5 | < 1 5 | < 1 5 | < 1 5 |
| نعومة المنتج النهائى (R0.08) | % | 8-12 | 8-12 | 8-12 | 8-12 | 8-12 |
| محتوى الرطوبة فى المنتجات النهائية | % | < 1 | < 1 | < 1 | < 1 | < 1 |
| طاقة المحرك الإلكترونى | kw | 200 | 200 | 280 | 315 | 400 |
| درجة حرارة هواء المدخل | ℃ | < 450 | < 450 | < 450 | < 450 | < 450 |
| درجة حرارة تدفق الهواء | ℃ | 80-95 | 80-95 | 80-95 | 80-95 | 80-95 |
| تدفق هواء المخرج | m3/h | ~40000 | ~45000 | 65000 | 80000 | 100000 |
| وزن المعدات | t | 45 | 52 | 75 | 96 | 100 |
