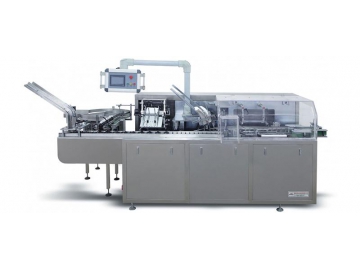

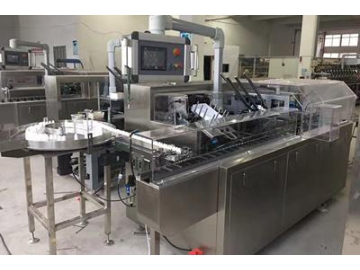

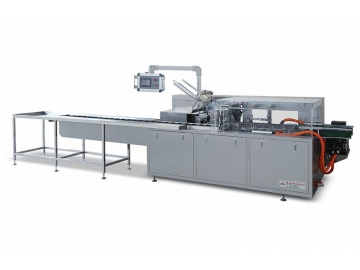

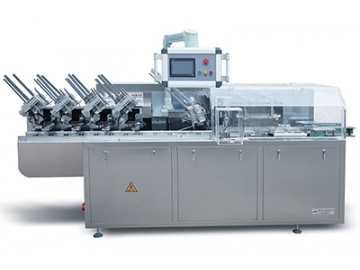

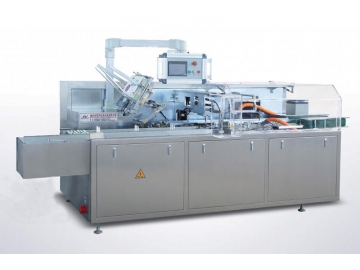

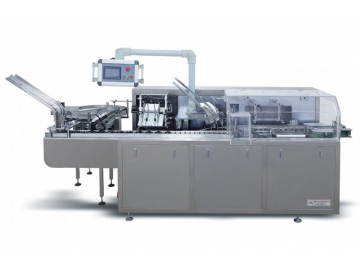

ماكينة تعبئة في علب كرتونية KXZ-100B
ماكينة تعبئة في علب كرتونية KXZ-100B استخدمت لتعبئة السلع ذات الأشكال المنتظمة والتقليدية، بعد ذلك إرسالها خارج المكينة. وهي تستخدم بشكل كبير في الصناعى الصيدلانية، الغذائية، مستحضرات التجميل وغيرها من السلع الأخرى.
ماكينة التعبئة يمكنها طي الكتيبات الإرشادية، فتح العلب الكرتونية، تعبئة السلعة والكتيبات الإرشادية، طباعة أرقام الفئات، التغليف بإحكام وإزالة الفضلات، ولا تحتاج إلى أي عامل للتشغيل اليدوي. يمكن التحكم بها عن طريق نظام PLC ومراقبة كل خطوة باستخدام نظام التتبع الكهروبصري. في حالة حدوث أي مشكلة، الماكينة سوف توقف التشغل آلياً وتعرض العطل بهدف حل المشكلة وعدم حدوثها مرة أخرى. ماكينة تعبئة في علب كرتونية متوافقة بالكاملة مع معايير GMP.
الماكينة يمكنها مناولة مواد التعبئة ألومنيوم إلى ألومنيوم، ألومنيوم إلى بلاستيك أو ألومنيوم- بلاستيك-ألومنيوم. لغرض كفاءة إضافية، يتم دمج المعدة مع ماكينة تعبئة المنتجات المغلفة بالبليستر.
الخصائص
- ماكينة التعبئة يمكنها آلياً استلام المواد، يمكنها طي الكتيبات الإرشادية، فتح العلبة الكرتونية، تعبئة السلعة وكتيب الإرشاد، إحكام غلق الصندوق وإزالة الفضلات بكفاءة. وهي أيضاً سهلة التشغيل.
- ماكينة التعبئة لديها تركيبة مستقرة ومستوى ضوضاء منخفض.
- يمكنها تعبئة مدى كبير من المنتجات كما أنها سهلة التركيب والتشغيل.
- لديها واجهة استخدام تسهل من التحكم في التشغيل من قبل المستخدم.
- معدة التعبئة تجعل من استخدام نظام الكشف ومعدة الحماية لضمان جودة التعبئة والتشغيل الأمن.
- هذه الماكينة يمكن أيضاً تجهيزها بغطاء قلاب للحماية وسهل الاستخدام ويتوافق مع متطلبات العملاء.
- في حالة عدم وجود صناديق كرتونية، المنتجات لن يتم تعبيتها، والماكينة سوف تتوقف آلياً وتطلق إنذار للتنبيه.
- في حالة عدم وجود الدليل الإرشادي، المنتجات لن يتم تعبيتها، والصناديق الفارغة سوف يتم إزالتها. الماكينة سوف تقوم آلياً التوقف عن العمل وإطلاق إنذار للتنبيه.
- الماكينة قابلة لإزالة التعبئة في حالة عدم وجود منتجات أو الكتيب الإرشادي في الكرتون، وبذلك ضمان التعبئة للمنتجات مؤهلة.
- ماكينة التعبئة سهلت التشغيل. يمكن تشغيلها من شخص إلى شخصين، وأغلب العمليات تنجز بشكل أوتوماتيكي.
-

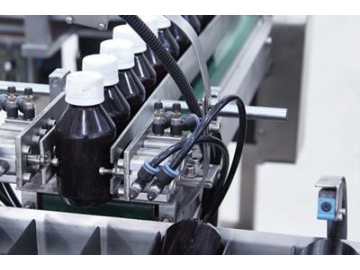

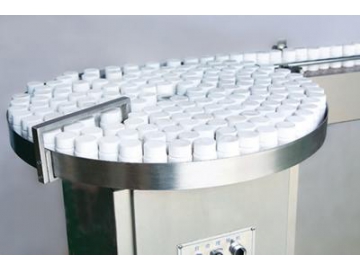

ماكينة ترتيب القارورات تقوم بترتيب العبوات لغرض نقلها بالسير الناقل، وتنتظر الخطوة القادمة.
-

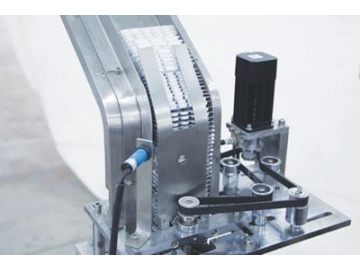

أسطوانة التغذية الأوتوماتيكية
-
عداد القطع والتغذية
-

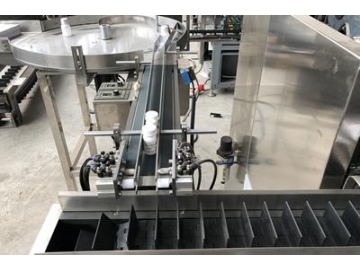

ترتيب القارورات آلياً ونقلها إلى وحدة المستوى المنخفض بنمط ذو كفاءة.
-

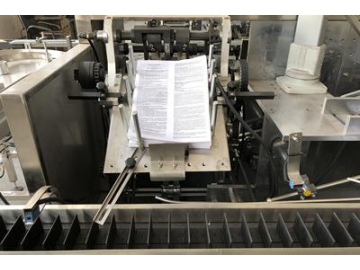

Fناقل كتيب الإرشادات، الورق الذي يحمل يدوياً إلى وحدة التحميل يتم نقله إلى ماكينة طي الورق بالتعاون مع الهواء المخلخل والمضغوط. بعد ذلك الورق المطوي يوضع في الموضع التعبئة الكرتونية بوتسطة سلسلة التغذية.
-

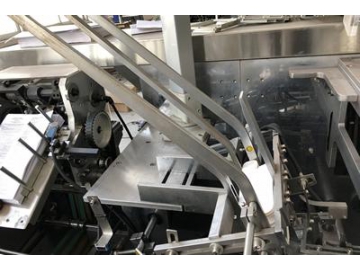

مخزن الكرتون لديه لوح يمكن تحريكها لضبط طول التعبئة. كلايهما واجهة وخلفية الإطار توصل مع ثقب التقطيع لغرض التوافق مع عرض التعبئة المختلف.
-

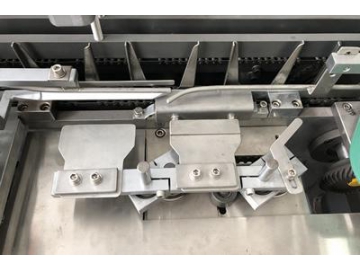

دفع المنتجات والكتيبات الإرشادية إلى العلب الكرتونية.
-

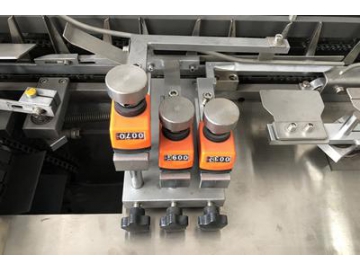

عرض التموضع الرقمي (يتم تخصيصه وفقاً لمتطلبات العميل) المتطلبات تعرض العدد الدقيق وسهولة الضبط.
-
الشريط يقفل الصندوق الكرتوني بشكل صحيح ويضمن التعبئة المحكمة.
-
Tهذا جزء النواقل للتعبئة الكاملة وإزالة غير المؤهل منها. هي تقوم بالدفع السريع للحزمة خارج السير الناقل لحماية السير من الكسر أو الضرر في السلسلة. كل الحزمة غير المؤهلة سوف يتم إزالتها باستخدام الأسطوانة المتحكم بها عن طريق نظام PLC
-

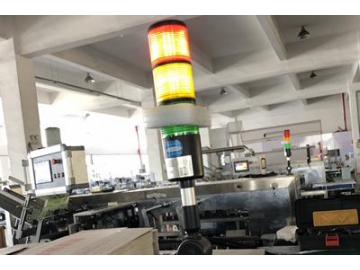

إنذار LED (ألوان مختلفة يمكن ضبطها لظروف معينة).
-

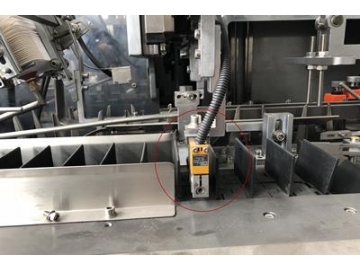

واقي الأشعة تحت الحمراء SICK الألماني له القدرة على الكشف وتتبع كل النظام آلياً، وهذا يضمن ماكينة التعبئة تعمل بشكل طبيعي.
| سرعة التعبئة | من 30 إلى 90 كرتونة في الدقيقة | |
| قياس التعبئة | الطول (من70 إلى 220 ) مم×العرض (من 14 إلى 90) مم× الإرتفاع (من 14 إلى 65) مم (القياس الخاص يمكن توفيره حيب الطلب) | |
| متطلبات الكرتون اللازم للتعبئة | من 250 إلى 350 جرام\م³ (تصل إلى قياس التعبئة) | |
| مقدمة | متطلبات الإنتاج بالجملة | 60-70g/㎡ |
| القياس (غير مطوي) | (80-250)mm X (90-170)mm | |
| القياس (مطوي) | (1-4) مطوي | |
| قدرة المحرك | 1.5kw | |
| مصدر الطاقة الكهربائية | 220V 50HZ | |
| أقصى ضوضاء | 80dB | |
| أقل ضغط هواء | 0.6Mpa | |
| استهلاك الغاز | 120-160L/min | |

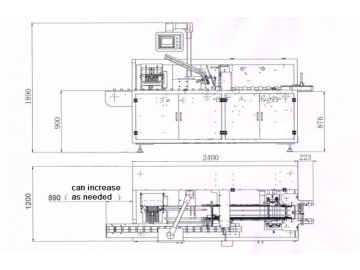

| الأبعاد الكلية | L3100×W1100×H1900mm | |
| الوزن | 1500Kg | |
مدى التطبيقات
- تعبئة وتغليف القرطاسيات: الأقلام، الطباشير، ألوان الشمع، الدباسة، أوراق اللعب، عجينة الحبر، مكعبا التركيب.

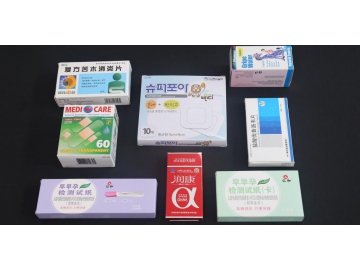

- تعبئة وتغليف المستحضرات الصيدلانية: أشرطة حبوب الأدوية، قطرات علاج العين، زجاجات الأدوية، شراب علاج السعال، المراهم، الجسيمات المكيسة، الواقي الجنسي، الخ.
- تعبئة وتغليف الأغذية: الكيك، الشوكولاتة، بسكويت رول ويفر، الكعك، مغلفات التوابل الخ.
- تعبئة وتغليف السلع الأساسية: معجون الأسنان، الصابون، الروائح، الكريمات، أحمر الشفاه، الغراء، ورنيش تلميع الأحذية، شفرات الحلاقة، الخ.
- تعبئة وتغليف السلع القابلة للكسر: كراسي التحميل (رومان البلي)، اللمبة، المصابيح الإقتصادية، المفاتيح الكهربائية، المقابس الكهربائية، الشواحن، شريط منع السرب للولب، الخ.
- تعبئة وتغليف قطع غيار السيارات: شمعة الأشعال، لمبات السيارات، أجهزة السيارة، الصمامات وغيرها.
قائمة الأجزاء الرئيسية
| البند | الاسم | الموديل والمواصفات | المنشأ | الكمية |
| 1. | نظام PLC | CPIE-N30DT-D | Japan Omron | 1 |
| 2. | نموذج تمديد PLC | CPIE-C1F11 | 1 | |
| 3. | شاشة لمس | NB7W-TWOOB | 1 | |
| 4. | عاكس (مبدل) | 3G3JZ-A4015 | 1 | |
| 5. | مستشعر كهروضوئي | SICK 121 | SICK | 4 |
| 6. | المحرك | CH-1500-10S 1.5KW | Taiwan CPG | 1 |
| 7. | صندوق غاطس | 0S83-4L-180 | Zhejiang | 1 |
| 8. | الزر | XB2 | France Schneider | 3 |
| 9. | توقف الطوارئ | ZB2 BC4D | 1 | |
| 10. | 5 مرحلات | Zhejiang | 1 | |
| 11. | 8 ترانزستور | 1 | ||
| 12. | صمام بملف لولبي | 4V210-08 | AirTAC | 2 |
| 13. | فلتر هواء \ منظم | BFR-2000 | 1 | |
| 14. | مفتاح تقاربي | TL-Q5MC1 | Japan Omron | 2 |
| 15. | قرص الشفط | VF-30 | Korea | 2 |
| 16. | مولد ضغط التفريغ (التخلخل) | ABM20-C | SMC | 1 |
| 17. | موصل AC | LC1E3210M5N | France Schneider | 1 |
| 18. | مصدرالطاقة بالتحويل | PMC-24V 050V | DELTA | 1 |
| 19. | قاطع هوائي | 3P32A 1P10A | France Schneider | Each1 |
| 20. | جهاز وضع الكود | B-ZSP3806E2C | Japan Omron | 1 |
| 21. | الغلاف | الفولاذ المقاوم للصدأ | Shanghai | 1 SET |

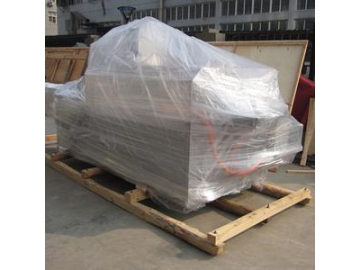

استخدام الحبال بكل أنواعها جيد، بينما السلاسل المعدنية والكوابل الفولاذية يجب عد استخدامها. كل الأجزاء البارزة للماكينة يجب ربطها بالحبل، وسطح الماكينة يجب حمايته بمادة مرنة مثل المطاط أو الأسفنج. اللوح الصلب يحتاج لإحكام كل الماكينة.
التركيب
- ماكينات تعبئة وتغليف بالعلب الكرتونية هي نوع من معدات التعبئة والتغليف. يمكنها تركيبها في داخل المباتي مع التهوئة الجيدة والإضاءة الكافية.
- مسافة الفراغ حوالي 1.5 متر مطولبة حول الماكينة لكي تعطي مساحة للتشغيل والصيانة.
- مطلوب مصدر الطاقة الكهربائية 380 فولت، 50 هيرتز، ثلاثي الطور.
- يجب تركيبها على أرضية مسطحة نسبياً. بعد التركيب، ميزان مستوى الماكينة يجب التأكد من عن طريق ميزان الماء. عندما لا تكون الماكينة موزونة، يجب ضبط القواعد الأربعة للماكينة للحفاظ على المستوى.
- كل جزء يجب التأكد من أنه لم يرتخي بعد التركيب. أي خطأ يجب أن يستبعد في أسرع وقت ممكن. للحماية من الصدأ، الماكينة يتم تشحيمها قبل الشحن. وبذلك التشحيم الزائد على سطح الماكينة يجب تنظيفه قبل تشغيل الماكينة. بعد ذلك، مطلوب تزييت الأجزاء المهمة.
الصيانة
- ضرورة المحافظ على الماكينة نظيفة، الأجزاء الدوارة يجب تنظيفها وتشحيمها باستمرار.
- الحدبة (أسطوانة نقل الحركة) وسلاسل النقل يجب تشحيمها في فترة من 15 إلى 40 ساعة. زيت المحرك ننصح بالعلامة 50
- (اللزوجة الحركية حوالي 7~53mm2/S50℃ ). أجزاء تعشيق التروس يجب تشحيمها كل ثلاث أشهر وننصع الشحم الألباني (ZG-1 or ZG-2).
- السير المسنن وحزام التدوير يجب ملامسته للشحم لغرض إطالة عمر التشغيل.
- للتأكد من التشغيل المنتظم والمستقر للماكينة، يجب إيقاف العمل مل ثلاث شهور والتأكد من الشد لسلسلة النقل وأجزاء النقل. عندما يكون من الضروري، يجب عليك ضبط وإحكام الأجزاء الرئيسية.
- أي عطل يحدث للماكينة يجب التعامل بحذر وعناية من قبل ميكانيكي مهني. لتفادي الضرر لأي جزء من الماكينة، التفكيك بنفسك غير ممكن.
