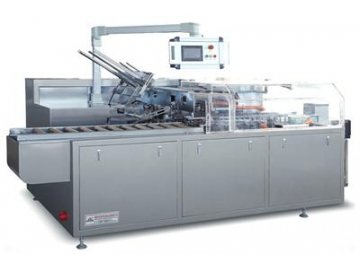

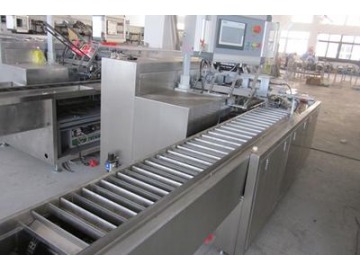

ماكينة تعبئة في علب كرتونية KXZ-450C
مقدمة

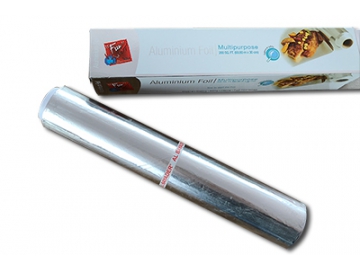

ماكينة تعبئة في علب كرتونية KXZ-450C هي ماكينة تعبئة ذكية، تعمل بسرعة تعبئة تصل إلى 80 كرتونة لكل دقيقة. يمكن تطبيق هذه الماكينة لتعبئة نايلون حفظ الأغذية، رول ورق الألومنيوم، المناديل، والسلع الاستهلاكية الأخرى. وهي مناسبة لتعبئة بطول يتراوح من 100 إلى 450 مم، وعرض من 20 إلى 80 مم وإرتفاع من 20 إلى 90 مم، بينما الأحجام الخاصة يمكن تخصيصها حسب الطلب.
الماكينة تتكون من حساس، نظام الحماية من زيادة الحمل الكهروضوئي والميكانيكي والإجهزة الأخرى لكي تقوم بالمراقبة الكاملة، الإذار، نظام عرض الخطأ. الماكينة قادرة على إيقاف نقل الكرتون عندما لا يكون هناك سلع محملة للتعبئة وتقوم بإقاف رش الغراء اللاصق عندما لا يكون هناك كراتين. عندما لا يكون هناك كراتين أو في غير موضعها الصحيح، فإنها تصدر إنذار صوتي، وتقوم بإقاف التشغيل للماكينة عندما يكون هناك زيادة تحميل وبذلك ضمان التشغيل الأمن.
الماكينة بالكامل يتم التحكم فيها عن طريق واجهة الاستخدام بنظام PLC. تستخدم المفتاح الكهروضوئي لمراقبة التغذية (نايلون الحفاظ على الأغذية الطازجة، رول ورق الألومنيوم) على السير الناقل. إذا كان لا يوجد مواد للتغذية، الماكينة لن تقوم بشفط المرتون وسوف تلغي رش الغراء اللاصق، وهذا من أجل الحماية من الفاقد في التعبئة. وظيفة الإنتضار الأوتوماتيكية تجعلها تتوافق مع سعة الإنتاج لوحدة إعاادة اللف والمعدات الأخرى. هذه الماكينة يمكن توصيلها مع العديد من وحدات إعادة اللف لكي تشكل خط إنتاج كامل. طول ماكينة التعبئة يعتمد على حجم الكرتون.
الخصائص
- الماكينة تعتمد نظام التحكم PLC والمكونات الكهربائية المستوردة من علامات تجارية مشهورة عالمياً مثل Omron اليابانية.
- هذه الماكينة يمكنها الكشف الأوتوماتيكي لعدد السلع، تفحص ما إذا كان الكرتون والسلعة في مكانهما. الماكينة لن تسحب الكرتون أو تقوم برش الغراء اللاصق في حالة عدم وجود مواد للتغذية.
- العطل، سرعة التعبئة وعدد السلعة النهائية سوف يتم علاضها آلياً.
- التغذية الميكانيكية مستقرة وسوف تتوقف في الموضع المتوقع.
- يمن إضافة قادوس للمواد إلى الحزام الناقل وهذا حسب متطلبات العميل. قادوس المواد يتزامن مع حزام النقل للتغذية. هذه الماكينة لا تحتاج التشغيل اليدوي، وهذا بدوره يحسن من سرعة التعبئة ودرجة التشغيل الآلي، والتقليل من تكاليف اليد العاملة الكلية.
- الغلاف الخارجي الكلي مصنوع من الفولاذ المقاوم للصدأ عالي الجودة والألومنيوم. المكونات الكهربائية مستوردة من العلامة التجارية الألمانية الموثوقة، وهذا بدوره يحقق الإستقرارية والمتانة للماكينة.
-

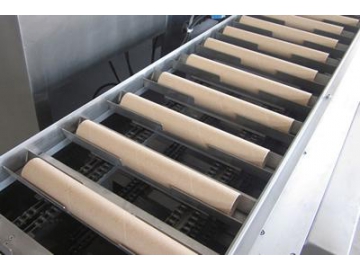

وحدات التحميل، وحدات التحميل يمكنها تغذية المواد آلياً وبشكل مستقر.
-

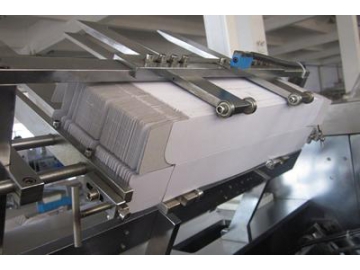

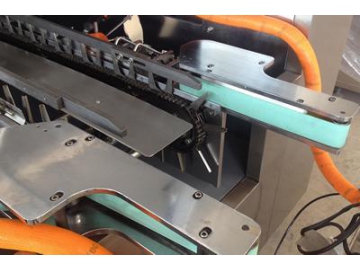

وحدة تخزين الكرتون، يمكن ضبطها لمختلف الأحجام أو الأطوال وفقاً لإحتياجات العميل. يمكنها توفير الوقت والتحسين من كفاءة التعبئة.
-

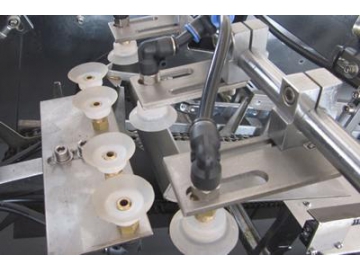

قدح الامتصاص الثنائي يفتح الكرتون بدقة وسرعة. قدح الامتصاص يقوم بشفط الكرتون للأسفل إلى قاع قدح الامتصاص وبعد ذلك ترتيبها. التركيبة الكلية للقدح يتم التحكم فيها عن طريق ذراع التدوير لضبط زمن التوزيع حسب المطلوب.
-

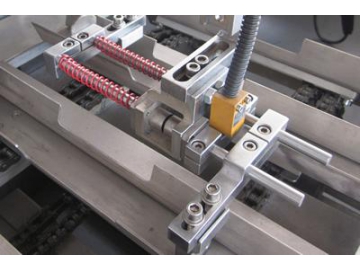

وحدة دفع المادة، يمكنها دفع المواد بإنتظام وتعبئتها بتوازن.
-

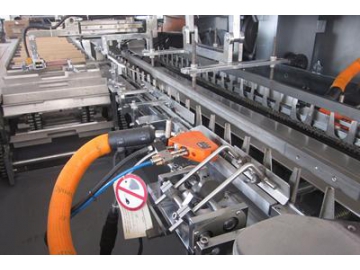

وحدة قفل الطرف المطوي الداخلي يمكنها غلق الجانبين للكرتون بعد وضع السلعة داخلها.
-
جهاز الغراء اللاصق المنصهر الساخن، يمكنه لصق وإحكام الغلق للكرتون وإرسال المنتجات النهائية خارجاً.
-
وحدة الخرج، تدفع المنتجات النهائية للخارج، والتعبئة تكون مربعة وبمظهر خارجي جيد.
-

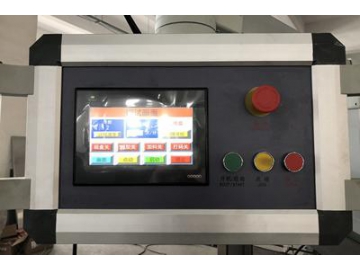

شاشة اللمس Omron اليابانية مستقرة جداً وقابلة لعد السلعة التهائية، عرض المشاكل، إصدار الإنذار وإيقاف التشغيل للماكينة.
| سرعة التعبئة | 30-80 cartons/min |
| قياس التعبئة | L(100-450)mm×W(20-80)mm×H(20-90)mm (القياس الخاص يمكن تخصيصه حسب الطلب) |
| متطلبات الكرتون اللازم للتعبئة | 250-450 g/㎡ (وفقاً لقياس الحزة المراد تعبئتها) |
| قدرة المحرك | 1.5kw |
| مصدر الطاقة الكهربائية | 380V 50HZ |
| أقصى ضوضاء | 80dB |
| أقل ضغط هواء | 0.6Mpa |
| استهلاك الهواء | 120-160L/min |
| الأبعاد الكلية | L3500mm×W1700mm×H1700mm |
| الوزن | 1500Kg |
مدى التطبيقات

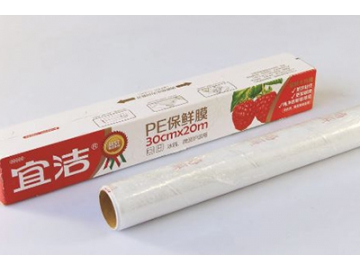

- نايلون حفظ الأغذية، المنتجات البلاستيكية، الخ.
قائمة الأجزاء الرئيسية
| البند | الاسم | الموديل والمواصفات | المنشأ | الكمية |
| 1. | نظام PLC | CPIE-N30DT-D | Japan Omron | 1 |
| 2. | نموذج تمديد PLC | CPIE-C1F11 | 1 | |
| 3. | شاشة لمس | NB7W-TWOOB | 1 | |
| 4. | عاكس (مبدل) | 3G3JZ-A4015 | 1 | |
| 5. | مستشعر كهروضوئي | SICK 121 | SICK | 4 |
| 6. | المحرك | CH-1500-10S 1.5KW | Taiwan CPG | 1 |
| 7. | صندوق غاطس | 0S83-4L-180 | Zhejiang | 1 |
| 8. | الزر | XB2 | France Schneider | 3 |
| 9. | توقف الطوارئ | ZB2 BC4D | 1 | |
| 10. | 5 مرحلات | Zhejiang | 1 | |
| 11. | 8 ترانزستور | 1 | ||
| 12. | صمام بملف لولبي | 4V210-08 | AirTAC | 2 |
| 13. | فلتر هواء \ منظم | BFR-2000 | 1 | |
| 14. | مفتاح تقاربي | TL-Q5MC1 | Japan Omron | 2 |
| 15. | قرص الشفط | VF-30 | Korea | 2 |
| 16. | مولد ضغط التفريغ (التخلخل) | ABM20-C | SMC | 1 |
| 17. | موصل AC | LC1E3210M5N | France Schneider | 1 |
| 18. | مصدرالطاقة بالتحويل | PMC-24V 050V | DELTA | 1 |
| 19. | قاطع هوائي | 3P32A 1P10A | France Schneider | Each1 |
| 20. | جهاز وضع الكود | B-ZSP3806E2C | Japan Omron | 1 |
| 21. | الغلاف | الفولاذ المقاوم للصدأ | Shanghai | 1 SET |

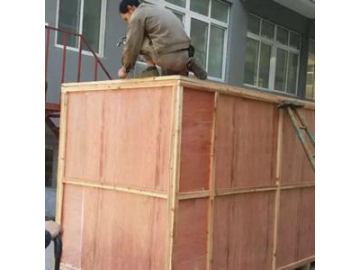

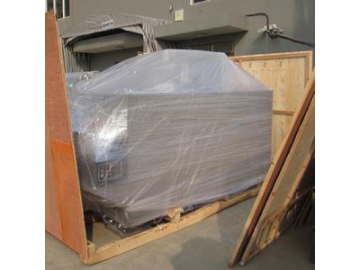

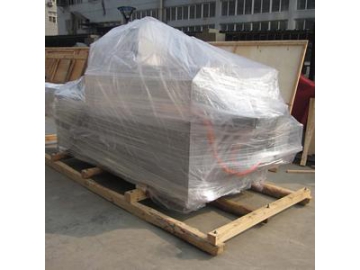

استخدام الحبال بكل أنواعها جيد، بينما السلاسل المعدنية والكوابل الفولاذية يجب عد استخدامها. كل الأجزاء البارزة للماكينة يجب ربطها بالحبل، وسطح الماكينة يجب حمايته بمادة مرنة مثل المطاط أو الأسفنج. اللوح الصلب يحتاج لإحكام كل الماكينة.
التركيب
- ماكينات تعبئة وتغليف بالعلب الكرتونية هي نوع من معدات التعبئة والتغليف. يمكنها تركيبها في داخل المباتي مع التهوئة الجيدة والإضاءة الكافية.
- مسافة الفراغ حوالي 1.5 متر مطولبة حول الماكينة لكي تعطي مساحة للتشغيل والصيانة.
- مطلوب مصدر الطاقة الكهربائية 380 فولت، 50 هيرتز، ثلاثي الطور.
- يجب تركيبها على أرضية مسطحة نسبياً. بعد التركيب، ميزان مستوى الماكينة يجب التأكد من عن طريق ميزان الماء. عندما لا تكون الماكينة موزونة، يجب ضبط القواعد الأربعة للماكينة للحفاظ على المستوى.
- كل جزء يجب التأكد من أنه لم يرتخي بعد التركيب. أي خطأ يجب أن يستبعد في أسرع وقت ممكن. للحماية من الصدأ، الماكينة يتم تشحيمها قبل الشحن. وبذلك التشحيم الزائد على سطح الماكينة يجب تنظيفه قبل تشغيل الماكينة. بعد ذلك، مطلوب تزييت الأجزاء المهمة.
الصيانة
- ضرورة المحافظ على الماكينة نظيفة، الأجزاء الدوارة يجب تنظيفها وتشحيمها باستمرار.
- الحدبة (أسطوانة نقل الحركة) وسلاسل النقل يجب تشحيمها في فترة من 15 إلى 40 ساعة. زيت المحرك ننصح بالعلامة 50
- (اللزوجة الحركية حوالي 7~53mm2/S50℃ ). أجزاء تعشيق التروس يجب تشحيمها كل ثلاث أشهر وننصع الشحم الألباني (ZG-1 or ZG-2).
- السير المسنن وحزام التدوير يجب ملامسته للشحم لغرض إطالة عمر التشغيل.
- للتأكد من التشغيل المنتظم والمستقر للماكينة، يجب إيقاف العمل مل ثلاث شهور والتأكد من الشد لسلسلة النقل وأجزاء النقل. عندما يكون من الضروري، يجب عليك ضبط وإحكام الأجزاء الرئيسية.
- أي عطل يحدث للماكينة يجب التعامل بحذر وعناية من قبل ميكانيكي مهني. لتفادي الضرر لأي جزء من الماكينة، التفكيك بنفسك غير ممكن.
