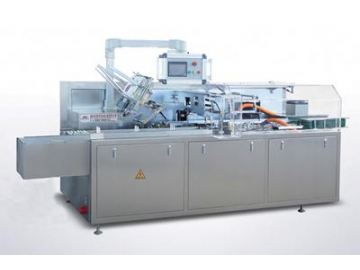

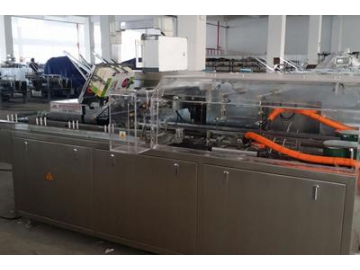

ماكينة تعبئة في علب كرتونية KXZ-200B
مقدمة
ماكينة تعبئة في علب كرتونية KXZ-200B صممت لتعبئة بطول (من 70 إلى 350 ) مم×عرض (من 80 إلى 200) مم×إرتفاع (من20 إلى 90) مم، الحجم الخاص يمكن تخصيصه.
ماكينة التعبئة هذه يكنها تعبئة السلع بأحجام مختلفة مثل الأدوية المختلفة، قطع غيار السيارات، الأغذية، مستحضرات التجميل وبعض الأدوات الصغيرة الأخرى. وهي أيضاً قابلة لتعبئة وتغليف الأحجام المخصصة وإرسالها للشحن.
وحدة PLC تتحكم في الماكينة وتمكنها لكي تعمل بشكل متقطع، والذي يجعل عمليات لإنتاج ذات كفاءة عالية. التركيبة بسيطة وسهلة الصيانة. هذا الماكينة للتعبئة والتغليف في كرتون يمكن استخدامها مستقلة أو في خط إنتاج إلى جانب ماكينة تعبئة المنتجات المغلفة بالبليستر، ماكينة لصق كرتون بالغراء المنصهر والأجهزة الأخرى. يمكن تطبيق هذه الماكينة لمدى كبير من المساحات والاستخدامات المتعددة.
الخصائص
- الماكينة بالكامل تعمل وفقاً لمعايير الورش GMP الحالية.
- الماكينة يتم التحكم فيها عن طريق نظام PLC و نظام التتبع الكهروبصري مراقبة كل خطوة لإيقاف الماكينة وعرض المشاكل. هذا يساعد على إزالة المشاكل في الوقت.
- التعبئة سوف تتوقف عندما لا يكون هناك أي سلع. هناك كذلك جهاز الحماية من زيادة التحميل لمحرك التدوير الرئيسي،مما يجعل التشغيل أكثر أمان وموثوقية.
- ماكينة التعبئة تستخدم نظام التتبع الكهروبصري لتفادي بقاء كراتين بدون تعبئة، وهذا بدوره يوفر مواد التعبئة والتغليف.
- هذه الماكينة يمكن أيضاً تجهيزها بغطاء قلاب للحماية وفقاً لمتطلبات العملاء. ويكون بمظهر جيد وسهل الاستخدام.
- واجهة المستخدم للخرج الأوتوماتيكية بنظام PLC يمكنها أن تحقق المراقبة في الزمن الحقيق للأقسام التالية.
- عملية التعبئة متقطعة وهناك وظيفة الحماية من زيادة الحمل لجعل العملية أكثر أمان.
- التعبئة سوف تتوقف في حالة لا يوجد كرتون والتعبئة تتوقف بشكل مؤقت إذا كان لايوجد سلعة تحمل في الكرتون.
- التعبئة النهائة ذات جودة عالية ومظهر جيد.
- قاعدة الماكينة الكلية جهزت بلوح قاعدة ملولب، الإرتفاع يمكن ضبطه.
-

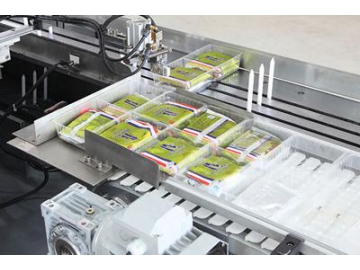

وحدات التحميل. المواد يتم وضعها أوتوماتيكياً في الصناديق بنمط مستقر.
-

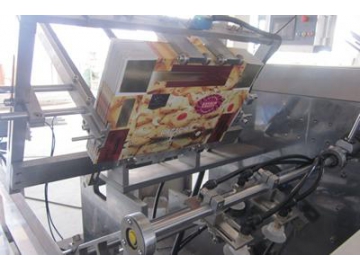

وحدة تخزين الكرتون وهي المكان الذي يخزن فيه الكرتون (من 300 إلى 500 كرتون في وقت واحد). يمكن ضبطها لواحدة أطول وفقاً لإحتياجات العملاء. يمكنها توفير الوقت وجعل التعبئة أكثر كفاءة.
-

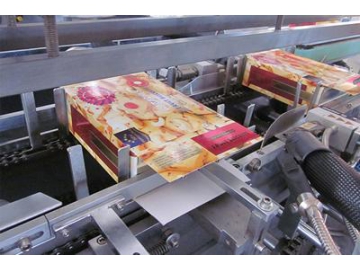

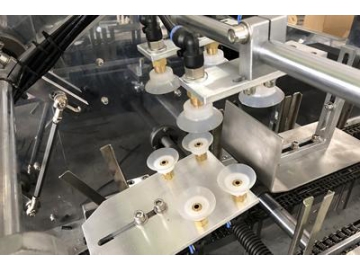

قدح الامتصاص الثنائي يفتح الكرتون بدقة وسرعة. وسوف يرسل الكرتون إلى قاع قدح الامتصاص، وبعد ذلك وضعه في السلسلة. علية الدخول يتم التحكم فيها عن باستخدام ذراع التدويرلضبط زمن التوزيع كما هو مطلوب.
-
وحدة دفع المواد، يمكنها دفع المواد بإنتظام وتعبئة السلع بثباث. إذا كان حدث تكدس في السلع، هذه الماكينة سوف تقوف بإقاف التشغيل وإطلاق إنذار للتنبيه.
-
وحدة إقفال قلابة
-

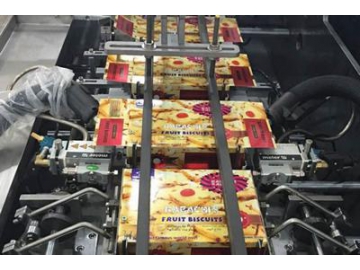

جهاز إحكام الغلق يدعم الطرف المطوي الخارجي ويقفل على المواد داخل الكرتون بإنتظام وبمظهر جيد.
-

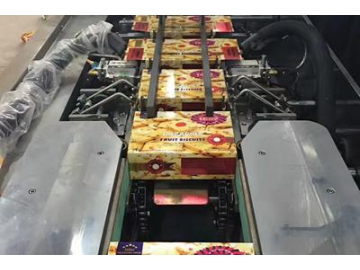

وحدة النقل. تقوم بنقل المنتجات خارج بثبات.
-

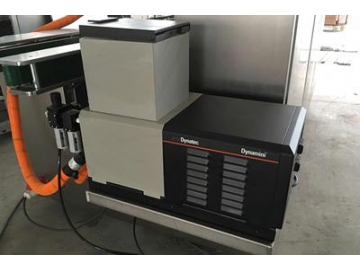

ماكينة لصق الكرتون بالغراء المنصهر الأمريكية. رش الغراء يكون سريع والغراء مستقر، قوي وغير سام.
-

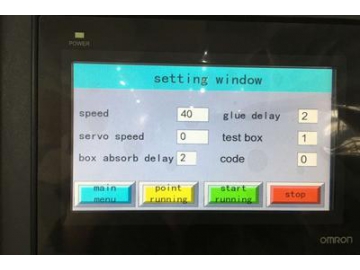

تعتم الماكينة نظام PLC الياباني وتجعل التشغيل مستقر وسهل. في حالة حدوث أي مشكلة، الماكينة سوف تقوم بإقفال التشغيل آالياً وتعرض المشكلة من أجل حلها مباشرة.
-

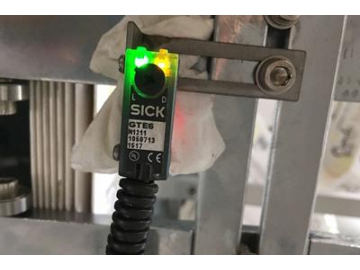

واقي بالأشعة حت الحمراء SICK الألماني قادر على الكشف والتتبع للنظام بالكامل أوتوماتيكياً وبدقة، يضمن ماكينة التعبئة تعمل بشكل طبيعي.
| سرعة التعبئة | 30-80 cartons/min |
| قياس التعبئة | L(70-350)mm×W(80-200)mm×H(20-90)mm (القياس الخاص يمكن تخصيصه حسب الطلب) |
| متطلبات الكرتون اللازم للتعبئة | 250-450g/㎡ (وفقاً لقياس الحزة المراد تعبئتها) |
| قدرة المحرك | 1.5kw |
| مصدر الطاقة الكهربائية | 380V 50HZ |
| أقصى ضوضاء | 75dB |
| أقل ضغط هواء | 0.6Mpa |
| استهلاك الهواء | 120-160L/min |
| الأبعاد الكلية | L4200mm×W1350mm×H1900mm |
| الوزن | 1500Kg |
مدى التطبيقات
- تعبئة وتغليف القرطاسيات: الأقلام، الطباشير، ألوان الشمع، الدباسة، أوراق اللعب، عجينة الحبر، مكعبات التركيب.
- تعبئة وتغليف المستحضرات الصيدلانية: المشروب العلاجي، زجاجة الدواء، القارورة، الحبوب المكيسة، لصقات خفض الحرارة، الخ.
- تعبئة وتغليف الأغذية: المثلجات، بسكويت رول ويفر، البسكويت، الشوكولاتة، المعجنات، القهوة المكيسة، أكياس الشاي، الخ.
- تعبئة وتغليف السلع الأساسية: معجون الأسنان، مستحضرات التجميل، الروائح، اقنعة العناية بالوجه، لصقات خفض الحرارة، الواقيات الجنسية، أشرطة اختبار الحمل، المبيدات الحشرية المنزلية.
- تعبئة وتغليف السلع القابلة للكسر: كراسي التحميل (رومان البلي)، اللمبة، المفاتيح الكهربائية، المقابس الكهربائية،المرحلات الكهربائية، الشواحن، الخ.
- تعبئة وتغليف قطع غيار السيارات: شمعة الأشعال، الفلاتر، حلقات منع التسرب للمكبس، مصابيح السيارات، أجهزة السيارة، الصمامات وغيرها.
- تعبئة وتغليف المناديل الورقية: المناديل الورقية، صمام، حشوة وقائية، ضمادات قطنية، الخ.
قائمة الأجزاء الرئيسية
| البند | الاسم | الموديل والمواصفات | المنشأ | الكمية |
| 1. | نظام PLC | CPIE-N30DT-D | Japan Omron | 1 |
| 2. | نموذج تمديد PLC | CPIE-C1F11 | 1 | |
| 3. | شاشة لمس | NB7W-TWOOB | 1 | |
| 4. | عاكس (مبدل) | 3G3JZ-A4015 | 1 | |
| 5. | مستشعر كهروضوئي | SICK 121 | SICK | 4 |
| 6. | المحرك | CH-1500-10S 1.5KW | Taiwan CPG | 1 |
| 7. | صندوق غاطس | 0S83-4L-180 | Zhejiang | 1 |
| 8. | الزر | XB2 | France Schneider | 3 |
| 9. | توقف الطوارئ | ZB2 BC4D | 1 | |
| 10. | 5 مرحلات | Zhejiang | 1 | |
| 11. | 8 ترانزستور | 1 | ||
| 12. | صمام بملف لولبي | 4V210-08 | AirTAC | 2 |
| 13. | فلتر هواء \ منظم | BFR-2000 | 1 | |
| 14. | مفتاح تقاربي | TL-Q5MC1 | Japan Omron | 2 |
| 15. | قرص الشفط | VF-30 | Korea | 2 |
| 16. | مولد ضغط التفريغ (التخلخل) | ABM20-C | SMC | 1 |
| 17. | موصل AC | LC1E3210M5N | France Schneider | 1 |
| 18. | مصدرالطاقة بالتحويل | PMC-24V 050V | DELTA | 1 |
| 19. | قاطع هوائي | 3P32A 1P10A | France Schneider | Each1 |
| 20. | جهاز وضع الكود | B-ZSP3806E2C | Japan Omron | 1 |
| 21. | الغلاف | الفولاذ المقاوم للصدأ | Shanghai | 1 SET |

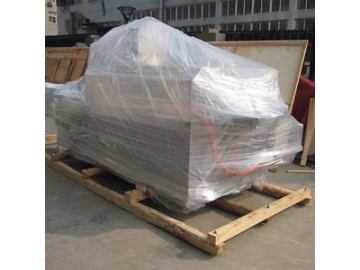

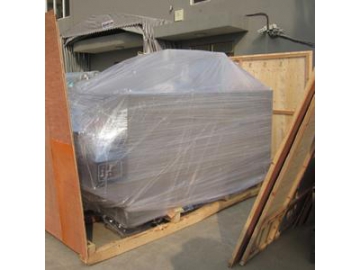

استخدام الحبال بكل أنواعها جيد، بينما السلاسل المعدنية والكوابل الفولاذية يجب عد استخدامها. كل الأجزاء البارزة للماكينة يجب ربطها بالحبل، وسطح الماكينة يجب حمايته بمادة مرنة مثل المطاط أو الأسفنج. اللوح الصلب يحتاج لإحكام كل الماكينة.
التركيب
- ماكينات تعبئة وتغليف بالعلب الكرتونية هي نوع من معدات التعبئة والتغليف. يمكنها تركيبها في داخل المباتي مع التهوئة الجيدة والإضاءة الكافية.
- مسافة الفراغ حوالي 1.5 متر مطولبة حول الماكينة لكي تعطي مساحة للتشغيل والصيانة.
- مطلوب مصدر الطاقة الكهربائية 380 فولت، 50 هيرتز، ثلاثي الطور.
- يجب تركيبها على أرضية مسطحة نسبياً. بعد التركيب، ميزان مستوى الماكينة يجب التأكد من عن طريق ميزان الماء. عندما لا تكون الماكينة موزونة، يجب ضبط القواعد الأربعة للماكينة للحفاظ على المستوى.
- كل جزء يجب التأكد من أنه لم يرتخي بعد التركيب. أي خطأ يجب أن يستبعد في أسرع وقت ممكن. للحماية من الصدأ، الماكينة يتم تشحيمها قبل الشحن. وبذلك التشحيم الزائد على سطح الماكينة يجب تنظيفه قبل تشغيل الماكينة. بعد ذلك، مطلوب تزييت الأجزاء المهمة.
الصيانة
- ضرورة المحافظ على الماكينة نظيفة، الأجزاء الدوارة يجب تنظيفها وتشحيمها باستمرار.
- الحدبة (أسطوانة نقل الحركة) وسلاسل النقل يجب تشحيمها في فترة من 15 إلى 40 ساعة. زيت المحرك ننصح بالعلامة 50
- (اللزوجة الحركية حوالي 7~53mm2/S50℃ ). أجزاء تعشيق التروس يجب تشحيمها كل ثلاث أشهر وننصع الشحم الألباني (ZG-1 or ZG-2).
- السير المسنن وحزام التدوير يجب ملامسته للشحم لغرض إطالة عمر التشغيل.
- للتأكد من التشغيل المنتظم والمستقر للماكينة، يجب إيقاف العمل مل ثلاث شهور والتأكد من الشد لسلسلة النقل وأجزاء النقل. عندما يكون من الضروري، يجب عليك ضبط وإحكام الأجزاء الرئيسية.
- أي عطل يحدث للماكينة يجب التعامل بحذر وعناية من قبل ميكانيكي مهني. لتفادي الضرر لأي جزء من الماكينة، التفكيك بنفسك غير ممكن.
