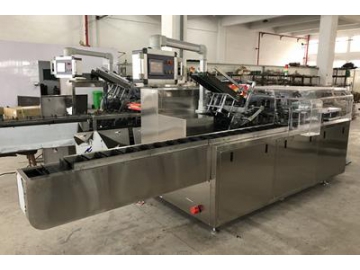

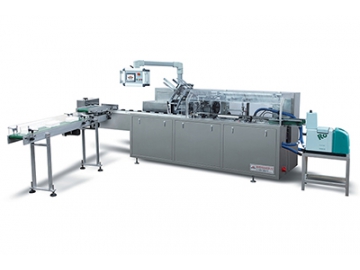

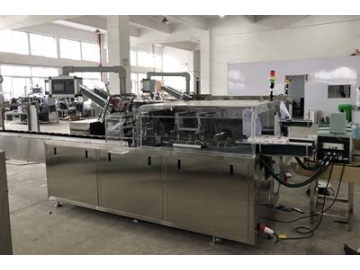

ماكينة تعبئة في علب كرتونية KXZ-130B
مقدمة
ماكينة تعبئة في علب كرتونية KXZ-130B مناسبة لتعبئة بمدى للطول من 90 إلى 260 مم، ومدى للعرض من 60 إلى 130 مم ومدى للإرتفاع من 30 إلى 90 مم. ماكينة التعبئة صغيرة في الحجم بحيث يكون قياسها حوالي 3800 مم×1350 مم×1900 مم ووزن حوالى 150 كجم.
هذه الماكينة لديها مدى واسع من التطبيقات، تشمل تعبئة المنتجات الصيدلانية، القرطاسية والسلع الاستهلاكية الصغيرة. يمكن استخدامها وضبطها للتغيير بين المنتجات باستخدام القوالب المختلفة، كلها بالإعتماد متطلبات العملاء، فقط في دورة قصيرة. التركيب والإعداد للتشغيل بسيط، وهي مناسبة للإنتاج بكميات كبيرة لنوع سلعة واحدة، أو المنتجات الصغيرة المتعددة.
ماكينة التعبئة في الكرتون استدعاء الحزمة الكرتونية من منطقة التخزين، فتح الكرتون، تعبئة المنتجات، بعد ذلك إحكام الغلق للكراتين كلها في متوالية نقل التي لا تحتاج إلى عامل للتشغيل اليدوي. يمكن استخدام هذه الماكينة مفردة، أو كجزء من خط الإمناج مع ماكينة تعبئة المنتجات المغلفة بالبليستر، ماكينة لصق كرتون بالغراء المنصهر والأجهزة الأخرى.
الخصائص
- ماكينة التعبئة يمكنها آلياً استلام المواد، يمكنها طي الكتيبات الإرشادية، فتح العلبة الكرتونية، تعبئة السلعة وكتيب الإرشاد، إحكام غلق الصندوق وإزالة الفضلات بكفاءة. وهي أيضاً سهلة التشغيل.
- ماكينة التعبئة لديها تركيبة مستقرة ومستوى ضوضاء منخفض (أقل من 85 ديسيبل).
- يتم التحكم في هذه الماكينة بنظام PLC مع شاشة اللمس. واجهة المستخدم والتصميم السهل يجعل منها ماكينة آلية وسهلة التشغيل.
- ماكينة التعبئة تستخدم نظام التتبع الكهروبصري لحماية المواد. الصناديق الفارغة يتم التأكد منه بهذا النظام.
- يمكنها تعبئة مدى كبير من المنتجات كما يمكن ضبطها بشكل سهل جداً. تعبئة أحجام مختلفة يمكن تغييره بسرعة.
- عندما يتم التبديل لتعبئة الأحجام المختلفة من السلع، أنت تحتاج فقط لضبط الماكينة، ولا تحتاج لتغيير القالب.
- نظام الحماية سوف يقوم بإيقاف تشغيل الماكينة عندما لا تصل السلع للوضع الصحيح، وهناك جهاز الحماية من زيادة التحميل لمحرك التدوير الرئيسي، كلايهما أمن وموثوق.
- ماكينة التعبئة يمكن تجهيزها بغطاء قلاب للحماية وسهل الاستخدام ويتوافق مع متطلبات العملاء.
- يمكنها استخدام خط الإنتاج إلى جانب ماكينة تعبئة البلاستيك واللومنيوم، ماكينة تغليف بالتدفق الخلفي، ماكينة التعبئة والتغليف 3D، خط القوارير، ماكينة التعبئة، ماكينة وضع العلامات، الطابعة النفاثة، جهاز التوزين المباشر وغيرها.
- الإعداد الأوتوماتيكي والتعبئة يمكن أتمامها وفقاً للمتكلبات بدون العمل اليدوي. هذه يمكنها توفير تكاليف اليد العاملة وزيادة الإنتاج.
- ماكينة لصق كرتون بالغراء المنصهر يمكن تطبيقها لإحكام غلق الكرتون بالغراء الساخن المنصهر والفرشاة الميكانيكية وفقاُ لمتطلبات العملاء.
-

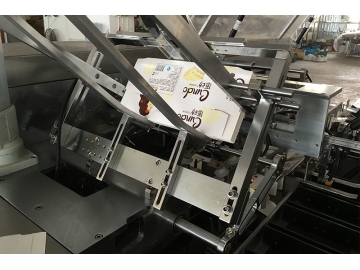

وحدة تخزين الكرتون لديه لوح يمكن تحريكها لضبط طول التعبئة. كلايهما واجهة وخلفية الإطار توصل مع ثقب التقطيع لغرض التوافق مع عرض التعبئة المختلف.
-

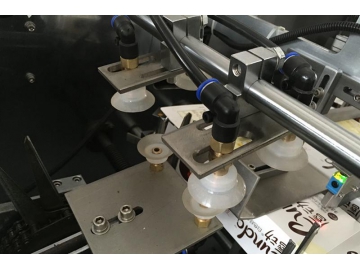

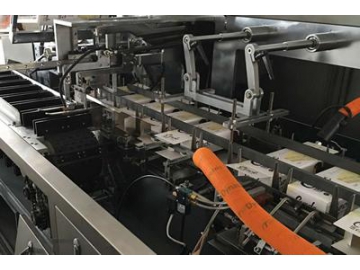

قدح الامتصاص الثنائي يفتح الكرتون بدقة وسرعة. وسوف يرسل الكرتون إلى قاع قدح الامتصاص، وبعد ذلك وضعه في السلسلة. علية الدخول يتم التحكم فيها عن باستخدام ذراع التدويرلضبط زمن التوزيع كما هو مطلوب.
-

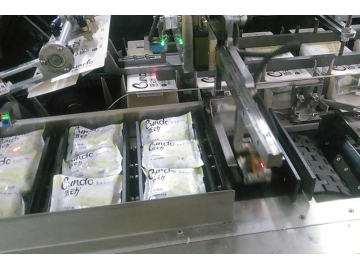

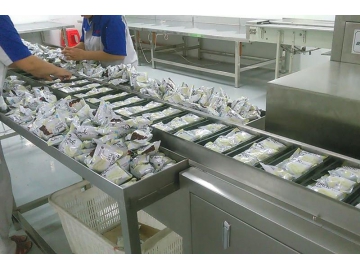

وحدة التحميل للماكينة تمكن المواد من التعبئة.
-
الواقي الكهروضوئي بالأشعة حت الحمراء يقوم بالكشف الأوتوماتيكي والتتبع للنظام لضمان كل الأجزاء تتحرك بشكل صحيح.
-

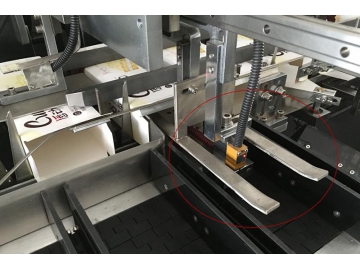

رأس الدفع المزدوج لضمان السلع تدفع إلى الكرتون. إذا السلع تكدسة، فإن الماكينة سوف تقوت بإيقاف التشغيل آالياً وإطلاق إنذار التنبيه.
-

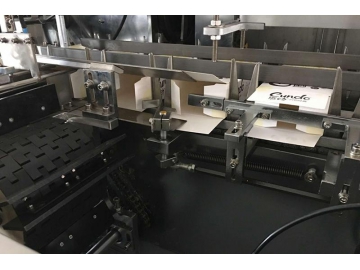

هذا الجزء يمكنه التأكيد على الطرف المطوي الداخلي تم قفله بشكل صحيح.
-

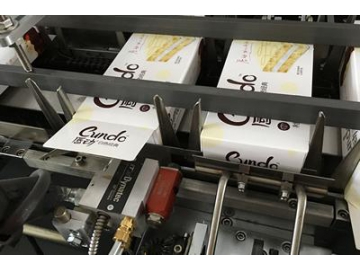

جهاز إحكام الغلق يدعم الطرف المطوي الخارجي وأقفال المادة في بتشكيل الكرتون.
-

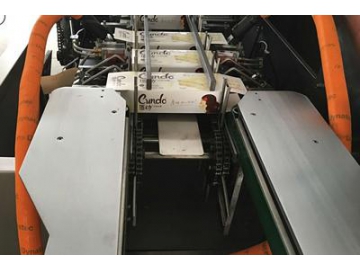

أتمام عملية التعبئة آلياً، الدفع إحكام الغلق للكرتون.
-
هذا جزء النواقل للتعبئة الكاملة وإزالة غير المؤهل منها. هي تقوم بالدفع السريع للحزمة خارج السير الناقل لحماية السير من الكسر أو الضرر في السلسلة. كل الحزمة غير المؤهلة سوف يتم إزالتها باستخدام أوتوماتيكياً.
-
اعتمدت شاشة اللمس Omron اليابانية، لضمان التشغيل المستقر والسهل. الماكينة تعرض الأخطاء، إطلاق الإنذارات، عداد المنتج النهائي، يجعلها منها سهلت الصيانة ويمكن إصلاحها في حالة ظهور أي مشكلة.
-

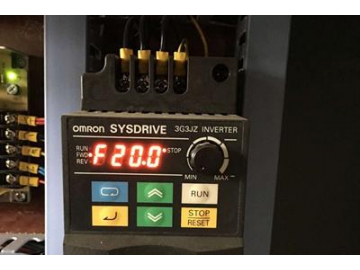

العاكس الكهربائي Omron الياباني
-
ماكينة لصق كرتون بالغراء المنصهر Dynatec الأمريكية. غراء اللصق مناسب، قوي وغير سام.
| سرعة التعبئة | 30-80 cartons/min |
| قياس التعبئة | L(90-260)mm×W(60-130)mm×H(30-90)mm(القياس الخاص يمكن تخصيصه حسب الطلب) |
| متطلبات الكرتون اللازم للتعبئة | 250-450g/㎡(حسب قياس الحزة المراد تعبئتها) |
| قدرة المحرك | 1.5kw |
| مصدر الطاقة الكهربائية | 380V 50HZ or 220V 50HZ |
| أقصى ضوضاء | 80dB |
| أقل ضغط هواء | 0.5-0.8 Mpa |
| استهلاك الهواء | 120-160L/min |
| الأبعاد الكلية | L3800mm×W1350mm×H1900mm |
| الوزن | 1500Kg |
مدى التطبيقات
- تعبئة وتغليف القرطاسيات: الأقلام، الطباشير، ألوان الشمع، الدباسة، أوراق اللعب، عجينة الحبر، مكعبات التركيب.
- تعبئة وتغليف المستحضرات الصيدلانية: المشروب العلاجي، زجاجة الدواء، القارورة، الحبوب المكيسة، لصقات خفض الحرارة، الخ.
- تعبئة وتغليف الأغذية: المثلجات، بسكويت رول ويفر، البسكويت، الشوكولاتة، المعجنات، القهوة المكيسة، أكياس الشاي، الخ.
- تعبئة وتغليف السلع الأساسية: معجون الأسنان، مستحضرات التجميل، الروائح، اقنعة العناية بالوجه، لصقات خفض الحرارة، الواقيات الجنسية، أشرطة اختبار الحمل، المبيدات الحشرية المنزلية.
- تعبئة وتغليف السلع القابلة للكسر: كراسي التحميل (رومان البلي)، اللمبة، المفاتيح الكهربائية، المقابس الكهربائية،المرحلات الكهربائية، الشواحن، الخ.
- تعبئة وتغليف قطع غيار السيارات: شمعة الأشعال، الفلاتر، حلقات منع التسرب للمكبس، مصابيح السيارات، أجهزة السيارة، الصمامات وغيرها.
- تعبئة وتغليف المناديل الورقية: المناديل الورقية، صمام، حشوة وقائية، ضمادات قطنية، الخ.
قائمة الأجزاء الرئيسية
| البند | الاسم | الموديل والمواصفات | المنشأ | الكمية |
| 1. | نظام PLC | CPIE-N30DT-D | Japan Omron | 1 |
| 2. | نموذج تمديد PLC | CPIE-C1F11 | 1 | |
| 3. | شاشة لمس | NB7W-TWOOB | 1 | |
| 4. | عاكس (مبدل) | 3G3JZ-A4015 | 1 | |
| 5. | مستشعر كهروضوئي | SICK 121 | SICK | 4 |
| 6. | المحرك | CH-1500-10S 1.5KW | Taiwan CPG | 1 |
| 7. | صندوق غاطس | 0S83-4L-180 | Zhejiang | 1 |
| 8. | الزر | XB2 | France Schneider | 3 |
| 9. | توقف الطوارئ | ZB2 BC4D | 1 | |
| 10. | 5 مرحلات | Zhejiang | 1 | |
| 11. | 8 ترانزستور | 1 | ||
| 12. | صمام بملف لولبي | 4V210-08 | AirTAC | 2 |
| 13. | فلتر هواء \ منظم | BFR-2000 | 1 | |
| 14. | مفتاح تقاربي | TL-Q5MC1 | Japan Omron | 2 |
| 15. | قرص الشفط | VF-30 | Korea | 2 |
| 16. | مولد ضغط التفريغ (التخلخل) | ABM20-C | SMC | 1 |
| 17. | موصل AC | LC1E3210M5N | France Schneider | 1 |
| 18. | مصدرالطاقة بالتحويل | PMC-24V 050V | DELTA | 1 |
| 19. | قاطع هوائي | 3P32A 1P10A | France Schneider | Each1 |
| 20. | جهاز وضع الكود | B-ZSP3806E2C | Japan Omron | 1 |
| 21. | الغلاف | الفولاذ المقاوم للصدأ | Shanghai | 1 SET |
استخدام الحبال بكل أنواعها جيد، بينما السلاسل المعدنية والكوابل الفولاذية يجب عد استخدامها. كل الأجزاء البارزة للماكينة يجب ربطها بالحبل، وسطح الماكينة يجب حمايته بمادة مرنة مثل المطاط أو الأسفنج. اللوح الصلب يحتاج لإحكام كل الماكينة.
التركيب
- ماكينات تعبئة وتغليف بالعلب الكرتونية هي نوع من معدات التعبئة والتغليف. يمكنها تركيبها في داخل المباتي مع التهوئة الجيدة والإضاءة الكافية.
- مسافة الفراغ حوالي 1.5 متر مطولبة حول الماكينة لكي تعطي مساحة للتشغيل والصيانة.
- مطلوب مصدر الطاقة الكهربائية 380 فولت، 50 هيرتز، ثلاثي الطور.
- يجب تركيبها على أرضية مسطحة نسبياً. بعد التركيب، ميزان مستوى الماكينة يجب التأكد من عن طريق ميزان الماء. عندما لا تكون الماكينة موزونة، يجب ضبط القواعد الأربعة للماكينة للحفاظ على المستوى.
- كل جزء يجب التأكد من أنه لم يرتخي بعد التركيب. أي خطأ يجب أن يستبعد في أسرع وقت ممكن. للحماية من الصدأ، الماكينة يتم تشحيمها قبل الشحن. وبذلك التشحيم الزائد على سطح الماكينة يجب تنظيفه قبل تشغيل الماكينة. بعد ذلك، مطلوب تزييت الأجزاء المهمة.
الصيانة
- ضرورة المحافظ على الماكينة نظيفة، الأجزاء الدوارة يجب تنظيفها وتشحيمها باستمرار.
- الحدبة (أسطوانة نقل الحركة) وسلاسل النقل يجب تشحيمها في فترة من 15 إلى 40 ساعة. زيت المحرك ننصح بالعلامة 50
- (اللزوجة الحركية حوالي 7~53mm2/S50℃ ). أجزاء تعشيق التروس يجب تشحيمها كل ثلاث أشهر وننصع الشحم الألباني (ZG-1 or ZG-2).
- السير المسنن وحزام التدوير يجب ملامسته للشحم لغرض إطالة عمر التشغيل.
- للتأكد من التشغيل المنتظم والمستقر للماكينة، يجب إيقاف العمل مل ثلاث شهور والتأكد من الشد لسلسلة النقل وأجزاء النقل. عندما يكون من الضروري، يجب عليك ضبط وإحكام الأجزاء الرئيسية.
- أي عطل يحدث للماكينة يجب التعامل بحذر وعناية من قبل ميكانيكي مهني. لتفادي الضرر لأي جزء من الماكينة، التفكيك بنفسك غير ممكن.
