U10P Heavy Duty Linear Actuator
المشغل الخطي للخدمة الشاقة U10P هو عبار عن إصدار . اللولب الداخلي والمحرك كلايهما تم تحسينه بهدف تحقيق حمل ديناميكي أكبر يصل إلى 3,000 كجم، وهذا يجعله قابل للتطبيق لأنظمة التتبع الشمسي الكبيرة جداً.
المواصفات- الجهد: 12/24/36/48V DC
- أقصى حمل ديناميكي: 30,000 نيوتن
- أقصى حمل ساكن (استاتيكي): 50,000 نيوتن
- السرعة بدون تحميل: من 1.5 مم\ثانية
- سرعة التحميل الكامل (Full-load): من 1.2 مم\ثانية
- نسبة التشغيل: 10%
- تصنيف مستوى مقاومة الماء: IP65
- درجة حرارة المحيط: من -25 إلى +65 درجة مئوية
- الخيار: مستشعر تأثير هول (الحساس المعناطيسي)

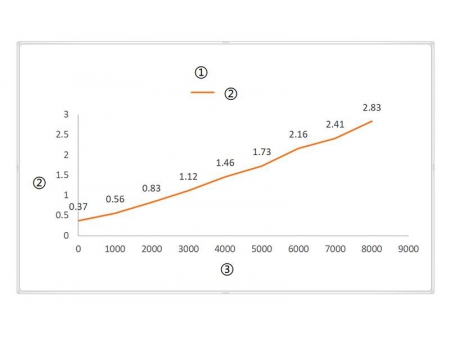

الرسم البياني للمنحنى
① الحمل والتيار؛ ② التيار (A)؛ ③ الحمل (N)؛ ④ الحمل والسرعة؛ ⑤ السرعة (مم\ثانية)
رموز المتغيرات| الرمز | الحمل المقنن （N） | التيار المقنن （A） | السرعة المقننة （mm/s） | ||
| الدفع | السحب | بدون تحميل(24VDC) | تحميل كامل(24VDC) | ||
| A | 30000 | 30000 | 9 | 1.5 | 1.2 |
| B | 25000 | 25000 | 8 | 1.5 | 1.4 |
ملاحظة: عندما يتغير الجهد من 24 فولت إلى 12 فولت، فإن التيار سوف يتضاعف
المواصفات المخصصة1= 12 فولت
2= 24 فولت (قياسي)
3= 36 فولت
4= 48 فولت1= ثقب بقطر Φ20 مم
2= ثقب بقطر Φ30 مم
3= نوع القضيب، القطر Φ20 مم
4= نوع القضيب، القطر Φ30 مم
C= تخصيص حسب الطلب
1=IP54
2=IP65 (قياسي)
3=IP66
C= تخصيص حسب الطلب1= لا يوجد
2= ثقب بقطر Φ20 مم
3= ثقب بقطر Φ30 مم
4= نوع القضيب، القطر Φ20 مم
5= نوع القضيب، القطر Φ30 مم
C= تخصيص حسب الطلب
1= أمام – خلف
C= تخصيص حسب الطلب1= لا توجد
2= مستشعر هول
C= تخصيص حسب الطلب
1= أسلاك التوصيل القصدير العارية
2= قابس توصيل 5 سن Din
3= قابس توصيل دلفي (Delphi)
C= تخصيص حسب الطلب1= 1 متر
2= 1.5 متر
3= 2 متر
4= 3 متر
C= تخصيص حسب الطلب
