جهاز مقارنة هوائي HS721
التعريف بالمنتج

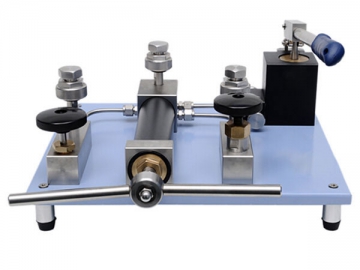

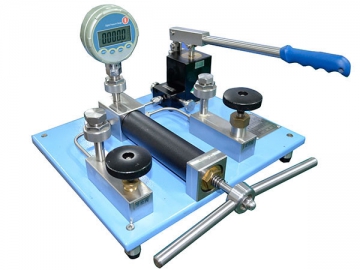

ما يمكنك مشاهدته الأن هو جهاز المقارنة الهوائي HS721 بتصميم ثبيت على المقعد. إنه مكون من مقعد، مضخة يدوية، صمام ضبط F، صمام عكسي، صمام تخفيف ومنافذ ضغط، مقدماً شكلاً خارجياً جذاب وأداء إحكام ممتاز وتوليد ثابت للضغط وعملية وصيانة سهلة. مع 3 محولات مؤنثة فإن جهاز المقارنة الهوائي يسمح بالتوصيل السريع لمقياسين تحت الإختبار بشكل متزامن من دون الحاجة للفك بالبرغي.
المميزات
1. هيكل محكم لقدرة تنقل عالية، وبالتالي معايرة الضغط في المختبر.
2. بناء قاس ومحكم من فولاذ مقاوم للصدأ بدرجة صحية وتكنولوجيا إحكام جيشي.
3. ضبط ضغط بدقة عالية وتوليد ضغط ثابت
4. مجال ضغط واسع ودرجة فراغ عالية.
المواصفات الفنية
الموديل: جهاز مقارنة هوائي HS721
مجال الضغط: -0.95~60bar
دقة ضغط الهواء: 0.1mbar (10Pa)
وسيط العمل: الهواء
توصيل الضغط: مؤنت M20*1.5
الأبعاد: 380Lx380Wx200H (mm)
الوزن: 14.8 كيلوغرام
المواد: فولاذ مقاوم للصدأ وألمنيوم للجسم؛ Buna N لحلقات O
التطبيقات
جهاز المقارنة الهوائي يستخدم في المختبر لتوليد الضغط من -0.95bar إلى 60bar للإختبار والمعايرة لمحولات الضغط و أدوات القياس والمفاتيح وأدوات قياسية أخرى. تطبيقاته بشكل واسع وعريض في صناعات مثل الطاقة الكهربائية، الكيميائيات، البتروكيماويات، المعادن، القياس وغير ذلك.

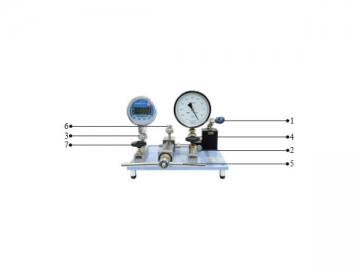

مكونات جهاز المقارنة الفراغي HS721
1. مضخة يدوية
إرفع المضخة اليدوية وأخفضها بشكل متكرر وذلك تحريك المكبس وبالتالي تحقيق الضغط المبدئي.
2. صمام عكسي ( موجب/ فراغي)
إضغط الزر للتبديل بين الضغط الموجب والفراغ. ( إضغط لمعايرة ضغط موجب و إسحب الفراغ)
3. منفذ الضغط (مخرج)
هنالك منفذي ضغط: يستخدم أحدهما لقياس مرجعي و الأخر للقياس تحت الإختبار.
4. صمام ضبط- F
صمام ضبط F مجهز للضبط الدقيق للضغوط. أدره في إتجاه عقارب الساعة لزيادة الضغط و عكس إتجاه عقارب الساعة لتقليل الضغط.
5. قابس الكهرباء
أدره للأعلى في حالة عدم الإستخدام. سوف يمنع الأتربة و المواد الأخرى من دخول المنفذ.
6. صمام تخفيف
يجب التدوير في إتجاه عقارب الساعة لقفل الصمام قبل توليد الضغط و أدره ببطىء في عكس إتجاه عقارب الساعة لإطلاق ضغط النظام.
7. صمام الإقفال
أدره في إتجاه عقارب الساعة لقفل الصمام عند المعايرة.
ما يتضمنه الجهاز
1. قطعة واحدة من المقارن الفراغي HS721
2. 10 حلقات- O
3. نسخة من تقرير الإختبار
4. نسخة من كتيب المستخدم
| الموديل | الوصف |
| | محول ملائم 10 قطع |
| | محول ملائم 18 قطع |
| | محولات ملائمة، خراطيم، مفك براغي، وغير ذلك (64 قطعة) |
| | يستخدم مقياس الضغط الرقمي HS108 كمقياس رئيسي |
| | يستخدم مقياس الضغط الرقمي HX601 كمقياس رئيسي |
| | معاير الضغط HS602 لمعايرة محول الضغط |
