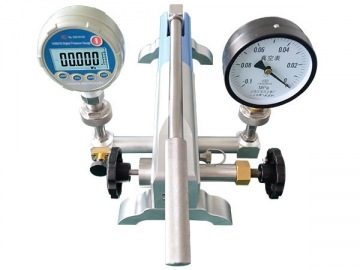

التعريف بالمنتج
الموضح هنا هو جهاز المقارنة الهوائي HS720. إنه عبارة عن مضخة هوائية لمقارنة الضغط مصممة لمعارية كلاً من أدوات قياس الضغط الميكانيكي والكهربائي.

المميزات
1. صمام الإقفال الدقيق بصميم بشكل فريد من نوعه يضمن ثبات الضغط خلال المعايرة.
2. فاصل الزيت عن الهواء المركب داخلياً يحافظ على جسم المضخة خالية من التلوث الزيتي ويسهل مع عملية الصيانة.
3. المضخة اليدوية مصممة بدقة و ذلك لجعل عمل المعايرة أكثر كفاءً خلال عملية توليد الضغط.
4. نظراً لتكنولجيا الإحكام الجيشي فإن جهاز معايرة مقياس الضغط يتميز بإداء إقفال ممتاز ويضمن سرعة إستقرار للضغط.
5. نظام توليد و إختبار الضغط المحمول يقدم الدقة، الموثوقية، والكفاءة لمتطلبات المعايرة الخاصة بك.
6. إنه يأتي بمجال ضغط عريض يبدأ من الفراغ إلى 140bar.
7. يقدم جهاز المقارنة الهوائي مجال ضبط عريض وثابت ودقيق للضغوط.

المواصفات الفنية
مجال الضغط: -0.95~140bar
القيمة الصغرى للضغط القابل للضبط: 0.1mbar
وسيط العمل: الهواء
توصيل الضغط: مؤنث M20*1.5
الأبعاد: 380Lx198Wx140H (mm)
الوزن: 6.5kg
المواد: فولاذ مقاوم للصدأ بدرجة الطعام الصحي وألمنيوم مضاد للأتربة للجسم؛ Buna N لحلقات- O
بيئة التشغيل: معايرة على الموقع أو في المختبر.

التطبيقات
1. يتولد الضغط من الفراغ إلى 140bar للإختبار والمعايرة لمحولات الضغط و أدوات القياس والمفاتيح وأدوات قياسية أخرى.
2. تطبيقاته تطبق بشكل واسع وعريض في صناعات مثل الطاقة الكهربائية، الكيميائيات، البتروكيماويات، المعادن، القياس وغير ذلك.

مكونات جهاز المقارنة الهوائي HS720
1. مضخة يدوية
إرفع المضخة اليدوية وأخفضها بشكل متكرر وذلك تحريك المكبس وبالتالي تحقيق الضغط المبدئي.
2. صمام عكسي ( موجب/ فراغي)
إضغط الزر للتبديل بين الضغط الموجب والفراغ. ( إضغط لمعايرة ضغط موجب و إسحب الفراغ)
3. منفذ الضغط (مخرج)
هنالك منفذي ضغط: يستخدم أحدهما لقياس مرجعي و الأخر للقياس تحت الإختبار.
4. صمام ضبط- F
صمام ضبط F مجهز للضبط الدقيق للضغوط. أدره في إتجاه عقارب الساعة لزيادة الضغط و عكس إتجاه عقارب الساعة لتقليل الضغط.
5. قابس الكهرباء
أدره للأعلى في حالة عدم الإستخدام. سوف يمنع الأتربة و المواد الأخرى من دخول المنفذ.
6. صمام تخفيف
يجب التدوير في إتجاه عقارب الساعة لقفل الصمام قبل توليد الضغط و أدره ببطىء في عكس إتجاه عقارب الساعة لإطلاق ضغط النظام.
7. صمام الإقفال
أدره في إتجاه عقارب الساعة لقفل الصمام عندالمعايرة. هذا سوف يثبت من قيمة الضغط.

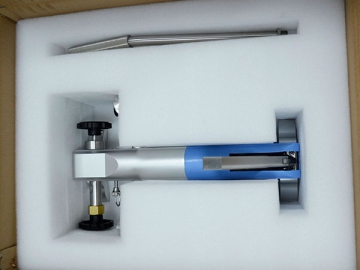

ما يتضمنه الجهاز
1. قطعة واحدة من المقارن الفراغي HS720
2. 10 حلقات- O
3. نسخة من تقرير الإختبار
4. نسخة من كتيب المستخدم
