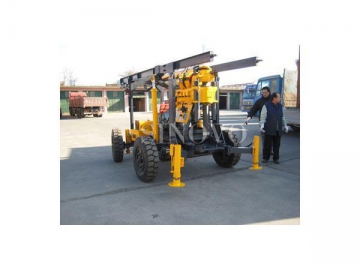

حفارة الجيولوجية لشاحنة المقطورة
هذا نوع من الحفارة تكون تثبيتا على شاحنة المقطورة التي تأتي مع الإطارات الشعاعية . إنها تم تطبيق على ماس الحفر وكبريد الحفر على طبقة الأرض الصلبة ، قاعدة الحفر ، الحفر للاستكشاف ، وكومة الحفرة . جهاز عزم الدوران من الحفارة الجيولوجية تم الاكتمال بدقة بسبب مكوناتها ، مثل وحدة الانتقال الميكانيكية ، محور الهيكل المثمن مع القطر الكبير ، مسافة الدعم الطويلة ، أنبوب مسدس الشكل ، إلخ . في وقت نفسه ، النظام الهيدروليكي تم استخدام في الحفارة الجيولوجية لشاحنة المقطورة ، هذا هو ، أربع رافعات الدعم الهيدروليكية لتوازن الحفارة ، وتجعلها عملا أكثر مستقرا قبل التشغيل . من خلال عملية التغذية ، سوف تستخدم الآلية الهيدروليكية لتعديل سرعة التغذية والضغط لتلبية شروط الحفر المتنوعة على الحالات المختلفة . إن الصاري الرئيسي تم المراقبة الهيدروليكية ، التي تجعل حفارتنا تحسين كفاءة العمل ، التشغيل البسيط والنقل السهل .
علاوة على ذلك ، بالمقارنة مع الحفارة العادية ، تمتاز الحفارة الجيولوجية لشاحنة المقطورة بخصائص التكاليف المنخفضة ، وتكون انتقالها لرافعة ثقيلة . أيضا ، سرعة الدوران العالية سوف تضمن الحفارة لتلبية متطلبات الحفر المختلفة مثل ماس الحفر بالقطر الصغير ، كبريد الحفر بالقطر الكبير وجميع أنواع من الحفارات الهندسية . وخصائص أخرى لحفارتنا الجيولوجية لشاحنة المقطورة : أولا ، إنها تأتي مع مقياس الضغط للثقب الأسفل لمراقبة ضغط الحفر . ثانيا ، لوحة المراقبة المركزية يمكن أن تضمن التشغيل المريح من هذه الحفارة . أخيرا ، جهاز الانتقال والقابض بالنوع المتحرك يجعلان الحفارة الصيانة السهلة .
| البارامترات الأساسية | ||||
| الوحدة | XYT-200 | XYT-2B | XYT-3B | |
| عمق الحفر | m | 280 | 300 | 600 |
| قطر الحفر | mm | 60-380 | 80-520 | 75-800 |
| قطر قضيب الحفر | mm | 50 | 50/60 | 50 60 |
| زاوية الحفرة | ° | 0-90 | 70-90 | 70-90 |
| الأبعاد | mm | 4460x1890x2250 | 4460x1890x2250 | 5000x2200x2300 |
| وزن الحفارة | kg | 3320 | 3320 | 4120 |
| الانزلاق | ● | / | / | |
| وحدة الدوران | ||||
| سرعة المحور | ||||
| الدوران المزدوج | r/min | 88, 197, 296, 399, 655, 888, | 70,146,179,267,370,450,677,1145, | 75,135,160,280,355,495,615,1030, |
| الدوران العكسي | r/min | 66, 147 | 70, 155 | 64,160 |
| شوط المحور | mm | 510 | 550 | 550 |
| قوة السحب للمحور | KN | 49 | 68 | 68 |
| قوة التغذية للمحور | KN | 29 | 46 | 46 |
| أقصى مخرجات عزم الدوران | N.m | 1700 | 2550 | 3500 |
| الرافعة | ||||
| سرعة الرفع | m/s | 0.31, 0.72, 1.06?? | 0.64,1.33, 2.44 | 0.31,0.62,1.18,2.0 |
| قدرة الرفع | KN | 20 | 25, 15, 7.5 | 30 |
| قطر الكابل | mm | 12 | 15 | 15 |
| قطر الأسطوانة | mm | 170 | 200 | 264 |
| قطر الفرملة | mm | 296 | 350 | 460 |
| عرض فرقة الفرملة | mm | 60 | 74 | 90 |
| جهاز نقل الإطار | ||||
| شوط نقل الإطار | mm | 420 | 420 | 420 |
| المسافة بين الثقب | mm | 250 | 300 | 300 |
| مضخة النفط الهيدروليكية | ||||
| النوع | YBC12-125 (left) | CB-25 | CBW-E320 | |
| التدفق | L/min | 18 | 40 | 40 |
| الضغط | Mpa | 10 | 8 | 8 |
| سرعة الدوران | r/min | 2500 | ||
| وحدة الطاقة | ||||
| محرك الديزل | ||||
| النوع | L28 | N485Q | CZ4102 | |
| الطاقة | KW | 20 | 24.6 | 35.3 |
| السرعة | r/min | 2200 | 1800 | 2000 |

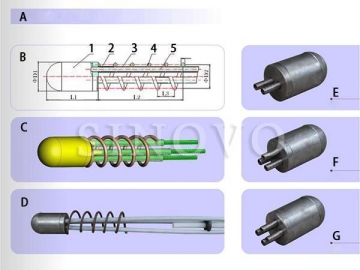

A. كابل التثبيت القابل للاسترداد سلسلةOQM-d
B.المنظر المقطعي
1. جزء الدعم
2. الوصلة
3. الأنبوب البلاستيكي
4. الملف
5. السلك الفولاذي

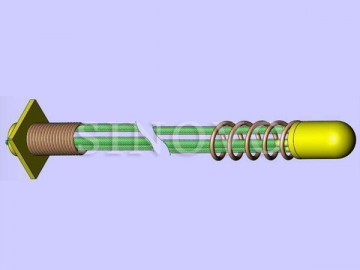

C. تخطيط ثلاثي الأبعاد
D. صورة المنتج
E. ثقبين
F. ثلاث ثقوب
G.ربعة ثقوب
